第07期基于BIM技術的隧道數字化建造及實時監測技術

2019-1-9 09:28

收藏分享邀請

52監測網專家報告分享-第07期《基于BIM技術的隧道數字化建造及實時監測技術》宋占平西安建筑科技大學巖土與地下工程實驗室主任人物介紹西安建筑科技大學巖土與地下工程實驗室主任，西安建筑科技大學土木工程學院教授 ...

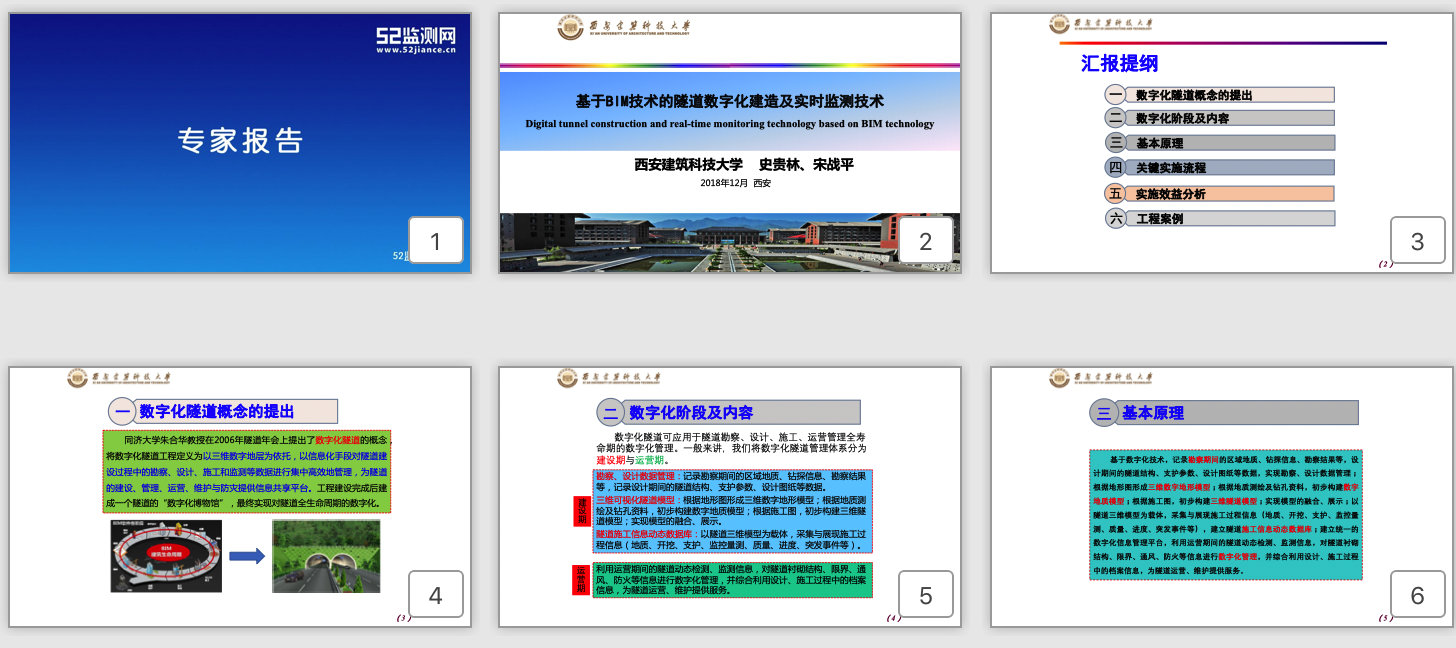

52監測網專家報告分享-第07期

《基于BIM技術的隧道數字化建造及實時監測技術》

宋戰平 西安建筑科技大學巖土與地下工程實驗室主任

人物介紹

宋戰平，西安建筑科技大學巖土與地下工程實驗室主任，西安建筑科技大學土木工程學院教授，2006年3月西安理工大學水利水電學院巖土工程專業博士畢業，研究領域有城市地下空間與地下工程、智能巖土工程、隧道工程，主持和參與眾多項目，包括陜西省科技統籌創新工程計劃項目《城市地下綜合管廊建造與應用示范工程建設》，陜西省自然科學基礎研究計劃項目《黃土隧道凍融、降雨致災機理及工程應對措施研究》，“十二五”國家科技支撐計劃項目《煤矸石高性能混凝土技術研究與應用》，交通部西部交通科技項目《公路隧道單層襯砌結構關鍵技術研究》，陜西省教育廳自然科學基礎研究計劃項目《西部地區大斷面土質隧道災害機理及防治對策研究》等等。主編《巖溶隧道施工關鍵技術及工程應用研究》一書。

內容簡介

一、數字化隧道概念的提出

同濟大學朱合華教授在2006年隧道年會上提出了數字化隧道的概念，將數字化隧道工程定義為以三維數字地層為依托，以信息化手段對隧道建設過程中的勘察、設計、施工和監測等數據進行集中高效地管理，為隧道的建設、管理、運營、維護與防災提供信息共享平臺。工程建設完成后建成一個隧道的“數字化博物館”，最終實現對隧道全生命周期的數字化。

二、數字化階段及內容

數字化隧道可應用于隧道勘察、設計、施工、運營管理全壽命期的數字化管理。一般來講，我們將數字化隧道管理體系分為建設期與運營期。

建設期

勘察、設計數據管理：記錄勘察期間的區域地質、鉆探信息、勘察結果等，記錄設計期間的隧道結構、支護參數、設計圖紙等數據。

三維可視化隧道模型：根據地形圖形成三維數字地形模型；根據地質測繪及鉆孔資料，初步構建數字地質模型；根據施工圖，初步構建三維隧道模型；實現模型的融合、展示。

隧道施工信息動態數據庫：以隧道三維模型為載體，采集與展現施工過程信息（地質、開挖、支護、監控量測、質量、進度、突發事件等）。

運營期

利用運營期間的隧道動態檢測、監測信息，對隧道襯砌結構、限界、通風、防火等信息進行數字化管理，并綜合利用設計、施工過程中的檔案信息，為隧道運營、維護提供服務。

三、基本原理

基于數字化技術，記錄勘察期間的區域地質、鉆探信息、勘察結果等，設計期間的隧道結構、支護參數、設計圖紙等數據，實現勘察、設計數據管理；根據地形圖形成三維數字地形模型；根據地質測繪及鉆孔資料，初步構建數字地質模型；根據施工圖，初步構建三維隧道模型；實現模型的融合、展示；以隧道三維模型為載體，采集與展現施工過程信息（地質、開挖、支護、監控量測、質量、進度、突發事件等），建立隧道施工信息動態數據庫；建立統一的數字化信息管理平臺，利用運營期間的隧道動態檢測、監測信息，對隧道襯砌結構、限界、通風、防火等信息進行數字化管理，并綜合利用設計、施工過程中的檔案信息，為隧道運營、維護提供服務。

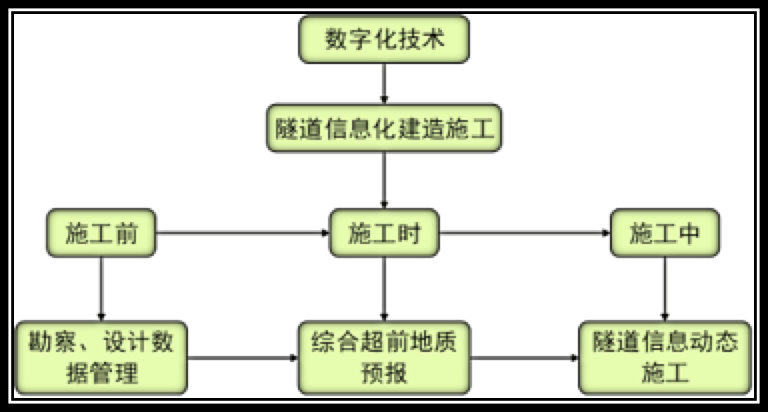

四、關鍵實施流程

本技術基于隧道建造施工的全過程，對施工前的勘察、設計數據管理，施工時的綜合超前地質預報以及施工中的動態信息管理進行全流程的數字化、信息化，建立隧道信息管理平臺，對隧道施工產生的數據信息進行統一的科學化管理，通過分析得出并生成成果報告，指導實際施工。

五、實施流程

施工前

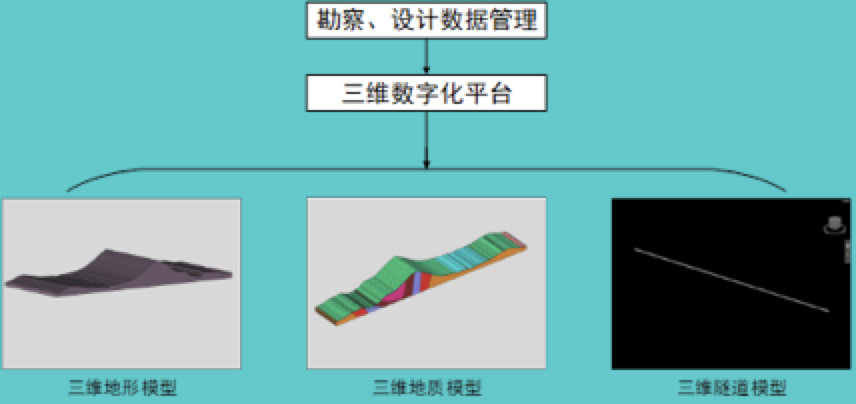

根據地形圖形成三維數字地形模型；根據地質測繪及鉆孔資料，初步構建數字地質模型；根據施工圖，初步構建三維隧道模型；實現模型的融合、展示。初步確定不良地質及重點。

對于工程所處的地形地貌特征，以及工程設計施工重難點的信息采集，我們根據三維數字化平臺，利用軟件進行地形地貌的三維呈現。

施工時

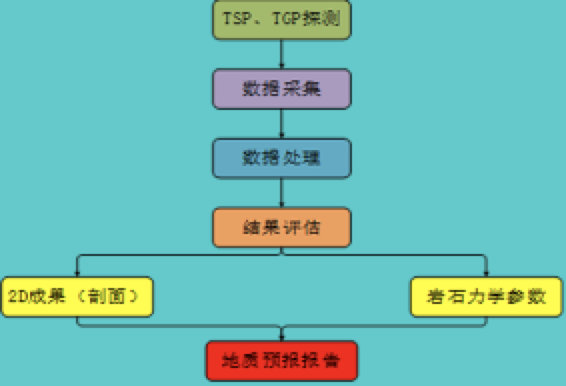

在隧道施工期間，為確保隧道安全快速掘進，需對隧道掌子面前方地質體進行了及時有效的預報，將地質預報納入施工動態管理環節，這樣可以有效的避免的地質災害的發生，從而節省工程費用，取得很好的預期效果。

六、效益分析

1、對于施工前勘察、設計階段的數據管理，勘察設計階段完成了信息化，基于數字化平臺可對相關信息進行實時可視化查詢，彌補了原本資料查找錯、漏等弊端，有利于后續施工。

2、對于施工時的綜合超前地質預報，信息化的融入可對隧道掌子面前方的地質信息有了更加全面準確的掌握，確保隧道施工安全。

3、對于施工中的隧道動態信息管理，通過多元信息化監測，實時監測隧道監測點處的應力、變形，并進行及時預警，避免意外情況發生。

4、通過本技術的實施，可完成開挖方案的最優化，降低了施工難度，提高了施工效率，又保證了施工質量。

5、隧道信息化建造施工，可避免不必要的浪費，減少了施工材料投入，節約成本。

6、通過本技術的成功實施，各施工工序協調有序，節約工期，為工程總體工期的實現創造了有利的條件。

七、工程案例

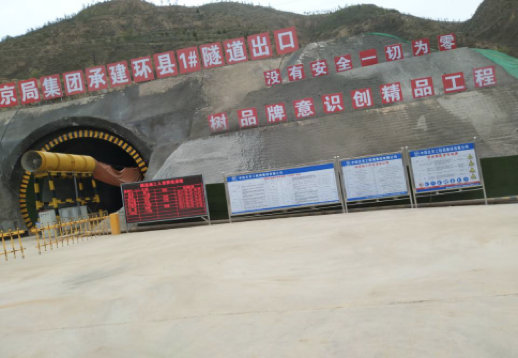

環縣一號隧道位于甘肅省環縣東山，進、出口附近均有公路，可供工程車輛通行，交通便利；洞身各淺埋溝谷無道路通行，交通困難。隧道起止里DK370+386.31DK374+717.655，全長4331.345m，為一座單洞雙線隧道。隧道通過地段位于環江東岸黃土殘塬區，地形起伏較大，地面高程12501440m，地表“V”型沖溝發育，沖溝兩側地形破碎，溝內普通分布有大小不一的黃土陷穴、黃土橋等。進口位于七里橋北岸，邊坡較陡，自然坡度約30°；出口位于城東溝南岸，邊坡較緩，自然坡度約20°。隧址區地表多為苗木，主要為油松和柏樹等針葉樹，植被覆蓋較好。
