【52監測網訊】第223期基于機器視覺的隧道結構病害快速檢測技術與裝備

52監測網專家報告分享-第223期

《基于機器視覺的隧道結構病害快速檢測技術與裝備》

上海地下基礎設施安全檢測與養護裝備工程技術研究中心劉學增

一、隧道檢測現狀

二、快速檢測技術

三、病害自動識別技術

四、快速檢測裝備

五、未來展望

內容介紹

一、隧道檢測現狀

? 行業背景

? 截至2019年我國運營公路隧道19067座，總里程18967公里，規模居世界首位；

? 運營規模快速發展的同時，隧道結構病害問題逐年加重；

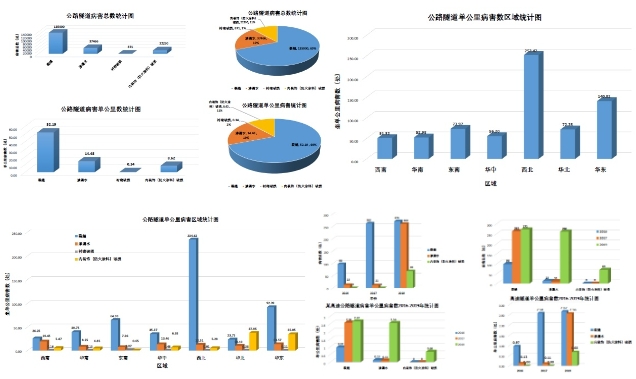

? 隧道病害統計（基于2860公里公路隧道病害數據）

? 檢測技術現狀

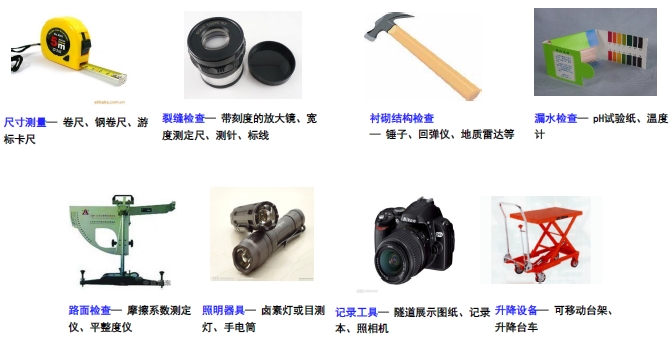

檢測人員步行或在高空作業車配合下，采用裂縫測寬儀、裂縫測深儀、量筒、量杯、激光斷面儀、地質雷達等常規檢測工具，對裂縫、破損、滲漏水及剝落剝離等外觀病害以及結構和圍巖狀態檢測，了解病害分布、規模和程度。

缺點：耗時費力、效率低、對作業人員技術要求高、安全隱患大，檢測結果主觀性強、反饋周期長，單點檢測、檢測數據覆蓋性差、需要交通管制。

運營隧道增多、檢查作業時間短、人工檢查成本高、檢查質量要求高；

緊迫：隨著隧道運營里程的增加，養護工作日趨繁重，頻繁的封道檢查對交通干擾很大，迫切需要快速檢測技術手段和裝備。

二、快速檢測技術

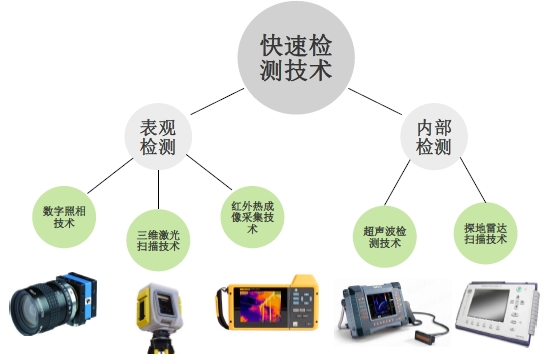

? 隧道快速檢測技術

? 表觀病害檢測技術

數字照相技術：

數字照相技術主要是利用數字相機或攝像機采集隧道表面圖像，將采集到的圖像進行處理，將裂縫或滲漏水等病害區域識別出來。

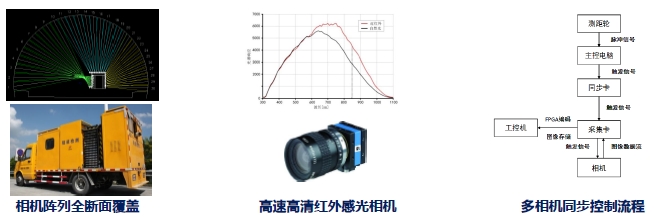

? 相機控制與存儲：多相機同步控制和圖像高速存儲技術

運用納秒級脈沖信號并行激勵手段和基于病害圖像高頻頻域特征的JPEG灰度圖編碼壓縮算法，相機陣列數據同步采集和干兆級圖像流實時高速存儲。

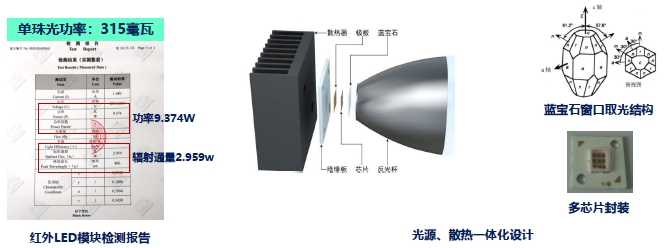

? 補光光源：高光功率密度低熱阻大熱流散熱紅外光源

運用高密度低熱阻紅外LED芯片，解決遠距離成像紅外補光光功率不足的問題，實現對交通無干擾的圖像采集補光。

優點：與傳統人工檢測方法相比，數字照相技術可以采集圖片信息，信息量更豐富，利用圖像識別技術可以獲取精確的病害信息，如滲漏水水邊緣信息甚至是裂縫寬度；

缺點：對光源的要求較高，閃光燈頻繁閃爍會對操作人員的視覺造成影響；

應用現狀：數字照相獲取的隧道內表面只能是局部信息，若要獲取完整的隧道內表面展開圖，還需大量圖像拼接工作，需要專業人員及使用專用圖像處理軟件處理。

三維激光掃描技術

激光掃描技術主要是利用激光掃描儀得到隧道內表面點云數據，利用點云數據，判斷隧道結構變形狀態。目前三維激光掃描儀檢測多數用于隧道收斂變形檢測、滲漏水檢測，高精度的三維激光掃描儀也可用于檢測裂縫。

優點：可以同時檢測隧道收斂變形和裂縫、滲漏水等多種病害特征，覆蓋范圍廣、測量精度高，點云數據可用于三維建模和可視化。

缺點：設備成本極高，需要定點掃描，檢測時間較長；

應用現狀：三維激光掃描設備的高成本限制了其在隧道檢測領域的推廣應用，其三維輪廓掃描的功能在工程領域更為常見，在一些需要進行數字化建模的工程中，會引入三維激光掃描設備及配套建模軟件用于建立精準三維可視化模型。

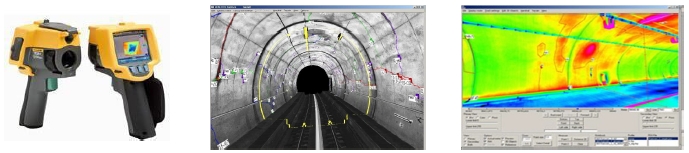

紅外熱像采集技術

運用紅外熱像儀探測物體各部分輻射出的紅外線能量，根據物體表面的溫度場分布狀況所形成的熱像圖，直觀地顯示材料、結構物等存在的不連續缺陷的檢測技術。

優點：操作較為便捷，除滲漏水等表觀病害外，也能檢測到一些淺層的空洞、裂隙等內部病害。

缺點：檢測精度受環境溫度影響較大，從紅外熱圖像中識別病害對于技術人員的專業水平和經驗有較高的要求；

應用現狀：紅外熱像采集技術主要用于檢測隧道襯砌滲漏水，能進行全斷面較高精度的滲漏水檢測，但是其成本較高，且附近不能有熱源。

? 內部病害檢測技術

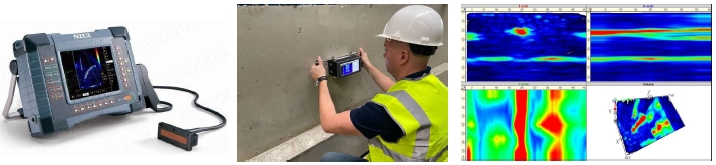

超聲波檢測技術

超聲波通過混凝土傳播后，其聲學參數將發生變化，根據這些聲學參數的變化和分布特征，可以探測混凝土內部缺陷、裂縫及質量情況。

優點：技術成熟、設備簡單便攜、操作方便。

缺點：混凝土結構尺寸、內部鋼筋位置等對檢測精度有一定的影響，目前以接觸式檢測為主，隧道頂部檢測難度較大，需要耦合劑；

應用現狀：超聲波檢測技術及與回彈法結合的的超聲回彈檢測技術廣泛應用于混凝土內部缺陷檢測，技術和相關設備較為成熟，但主要用于單點檢測，從超聲波形圖中讀取混凝土的缺陷信息對技術人員的專業水平要求較高。

探地雷達掃描技術

與超聲波類似，電磁波通過混凝土傳播后，傳播路徑、電磁場強度和波形將發生改變，可根據這些參數的變化和分布特征探測混凝土內部缺陷狀況。

優點：技術成熟、設備簡單便攜、操作方便。

缺點：混凝土結構尺寸、內部鋼筋位置等對檢測精度有一定的影響，目前以接觸式檢測為主，隧道頂部檢測難度較大。

應用現狀：探地雷達目前廣泛用于隧道襯砌脫空、混凝土不密實、厚度不足等質量缺陷的檢測，技術和相關設備較為成熟，但與超聲波檢測類似，從雷達掃描圖中讀取混凝土的缺陷信息對技術人員的專業水平要求較高。

三、病害自動識別技術

? 病害識別現狀

? 人工識別病害為主

1）成像質量差：光環境復雜；粉塵嚴重；病害圖像噪點數據多；

2）人工識別為主：識別誤差大，主觀性強；效率低，<1km/人.日；成本高；

3）病害歷史數據溯源難：數據二維表達，不直觀；歷史數據對比分析困難；

海量檢測數據（10萬張圖片/公里）如何精準高效快速提取病害？也是制約快速檢測的關鍵因素。

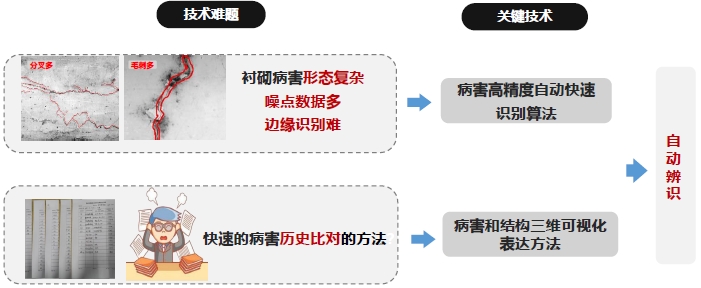

? 自動識別面臨的技術難題

? 病害高精度自動快速識別算法

? 病害自動辨別分類

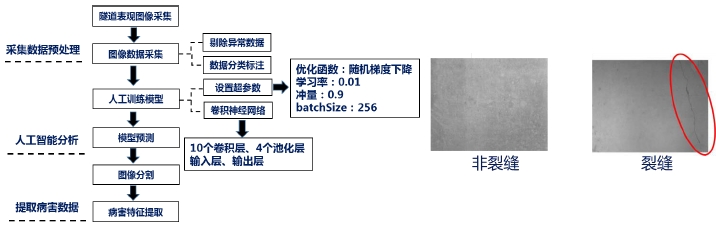

人工提取圖像病害樣本，利用深度學習方法，建立了適用于公路隧道病害識別分類的訓練模型，識別準確率達95%。

? 裂縫特征參數自動識別

針對裂縫形態復雜、噪聲多、邊緣識別難，提出裂縫路徑分叉智能搜索、邊緣自適應修正和改進的裂縫邊緣亞像素檢測算法，建立多級聯卷積神經網絡模型，實現裂縫長度、寬度快速精準自動辨識，裂縫寬度識別能力由0.2mm提高至0.1mm。

? 面狀病害特征參數自動識別

針對滲漏水、剝落等區域病害灰度多樣性、識別難，提出灰度能量差異的水平集邊緣分割改進模型，實現區域病害高精度快速自動辨識，區域病害面積識別能力0.01m2病害自動識別率>95%。

? 隧道輪廓變形快速檢測

針對輪廓采集存在的方位漂移、噪點雜亂等難題，提出噪點多層次選代剔除與隧道中軸線重構方法，通過最小二乘法曲線擬合獲得當前模內平均擬合斷面，并與歷史或設計斷面進行比對，隧道變形快速檢測精度2mm。

? 病害和結構三維可視化表達方法

? 病害可視化

針對海量病害歷史數據溯源、比對難，發明了特征點自動匹配計算的隧道病害三維展布圖生成方法，實現了隧道結構病害“一張圖”數字化表達與管理，可視化分析病害歷史演化過程。（病害分類→特征識別→精準定位→可視化表達）

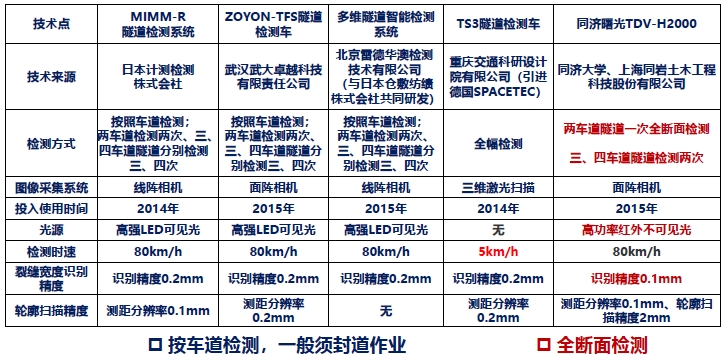

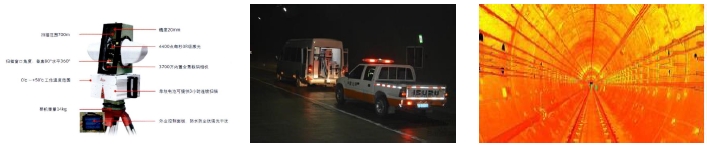

四、快速檢測裝備（詳見技術報告）
