【52監測網訊】第224期 基于沖擊彈性波的橋梁無損檢測技術體系
 52監測網專家報告分享-第224期 《基于沖擊彈性波的橋梁無損檢測技術體系》 四川升拓檢測技術股份有限公司 吳佳曄/教授 目錄 一、概述 二、彈性波檢測基本原理 三、典型應用案例 四、結語及展望 內容介紹 一、概述 ? 專家簡介 吳佳曄（教授），四川升拓檢測技術股份有限公司創始人、西南石油大學機電工程學院教授/博士生導師、西南交通大學土木工程學院兼職教授。 ? 國家“萬人計劃"科技創業領軍人才；四川省優秀企業家；四川省有突出貢獻的優秀專家；注冊土木工程師(巖土)、橋梁檢測師； ? 以第一發明人授權發明專利30余項；編寫專著、教材、標準、規程40余部；獲省部級科技、行業榮譽獎項近20項；主持或參與省部級科研項目近20項。 ? 橋梁保有量
? 橋梁無損檢測內容
上部結構：橋面、橋身、橋索等； 下部結構：樁基等； ? 主要無損檢測技術 ? 電磁波法 原理：通過發射的電磁微波在對象物體的反射來檢測； 特點：只需一個測試面，信號穩定； 缺點：對材料力學特性頓感； ? 電磁誘導法 原理：電場與磁場的相互誘導； 特點：便于測試金屬、斷絲等； 劣勢：測試范圍淺； ? 彈性波法（含超聲波） 原理：通過激發的彈性波在對象內的傳播、反射及誘導振動來檢測； 特點：測試內容豐富、范圍廣； 缺點：接觸性檢測、效率、穩定性較差； 二、彈性波檢測技術原理 ? 沖擊彈性波
? 彈性波分類
? 彈性波檢測應用 ? 彈性波檢測應用架構
? 沖擊彈性波與超聲波
? 沖擊彈性波-檢測設備
? 相關標準規范
三、典型應用案例 ? 混凝土材質檢測：彈性模量、抗壓強度 ? 混凝土彈性模量檢測 彈性模量的重要性 橋梁重要的設計參數； 校驗系數的重要計算參數； 混凝土老化的重要指標； 彈性模量的檢測現狀：無針對實體結構的檢測方法； ? 基于沖擊彈性波的檢測方法 沖擊彈性波波長大于5倍混凝土中最大骨料（鋼筋）直徑，可適用于經典彈性波理論；采用等效變形的概念可修正鋼筋的影響；
? 彈性模量檢測精度驗證
? 混凝土抗壓強度檢測 古老的回彈儀法 僅測試表層5cm內，不適用厚壁混凝土結構； 受骨料硬度、表面干濕影響大； 不適用若齡期、高強混凝土。 看起來美妙的超聲回彈綜合法 標定試件與實際構件的測試方法不同； 超聲波、回彈法本身的缺陷; 過擬合問題； 幾無實際應用。 ? 基于沖擊彈性波的檢測方法
? 混凝土抗壓強度檢測
? 結構彈性模量及強度檢測
? 結構缺陷檢測：裂縫、內部缺陷、脫空 ? 橋梁結構缺陷檢測 表觀缺陷（裂縫深度）檢測； 內部缺陷檢測：墩、柱、零號塊內部缺陷；預應力孔道灌漿不密實； （鋼管混凝土）脫空檢測 ? 結構表觀缺陷（裂縫深度）檢測
? 橋梁內部缺陷檢測
? 結構尺寸、缺陷檢測
? 結構內部缺陷檢測
? 灌漿密實度檢測
? 結構內部缺陷檢測
? 鋼管混凝土脫空檢測
? 預應力檢測：空懸拉索、埋入錨索、精軋螺紋鋼 ? 空懸拉索張力檢測
? 預應力檢測-埋入錨索
? 預應力檢測-靜軋螺紋鋼

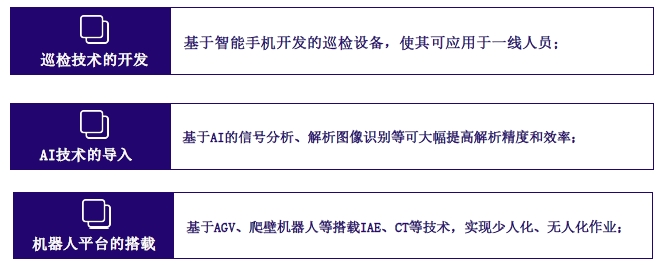

四、結語及展望 ? 工程結構快速巡檢技術、AI技術及檢測機器人 ? 沖擊彈性波橋梁檢測展望
? AI技術及檢測機器人
《基于沖擊彈性波的橋梁無損檢測技術體系》 四川升拓檢測技術股份有限公司 吳佳曄/教授 注：本內容僅供個人研學交流，版權歸原作者所有 |
