【52監測網】第159期 設計與BIM的融合
 52監測網專家報告分享-第159期 《設計與BIM的融合（軌道交通車站管綜及室外管遷應用實踐）》 王曉丹 福州軌道交通設計院有限公司 目錄 一、BIM管理模式的探討 二、軌道交通車站管綜BIM設計實踐 三、軌道交通室外管遷BIM實踐 四、展望 內容介紹 一、BIM管理模式探討 車站綜合管線設計現狀

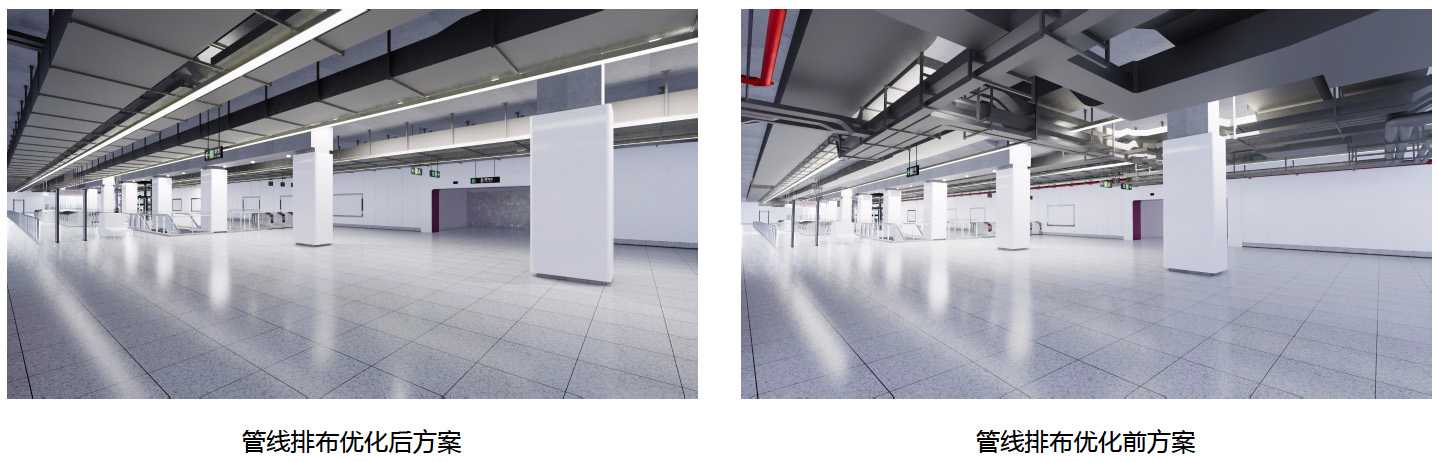

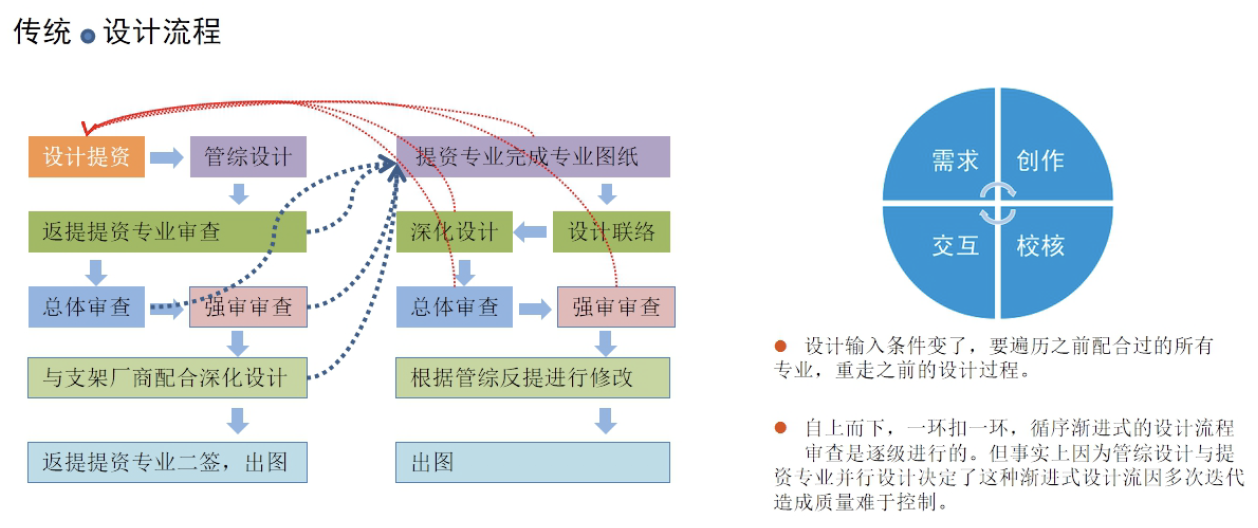

車站綜合管線設計+BIM的幾種模式 ? 業主的需求：管線安裝美觀、合規；管線安裝滿足使用、維修空間需要；管線安裝滿足工期需要； ? 設計師的需求：減少修改工作量；減少繪圖工作量；便于檢查、會簽； ? 施工單位的需求：減少現場返工工作量；便于施工安裝；便于識圖；

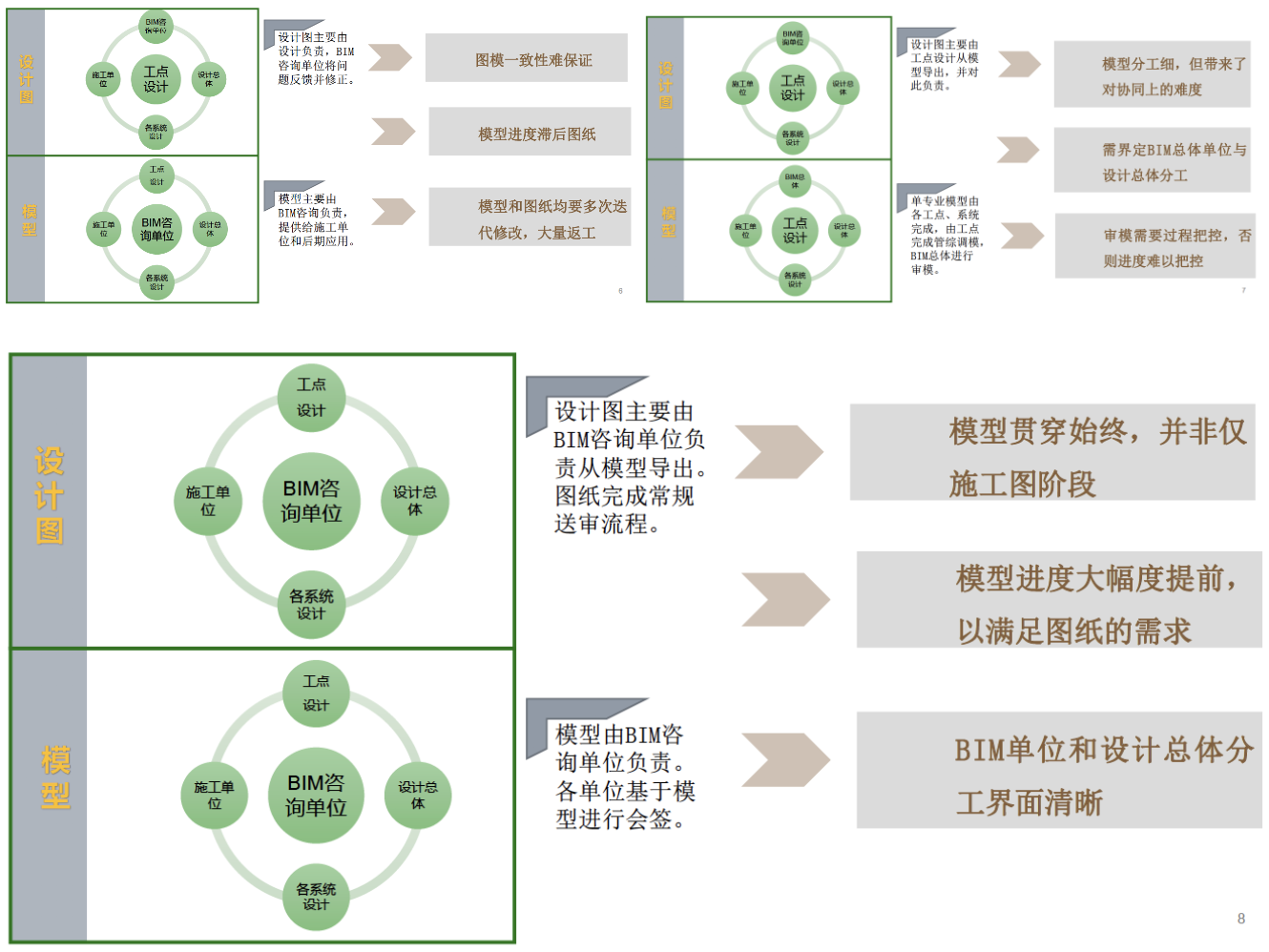

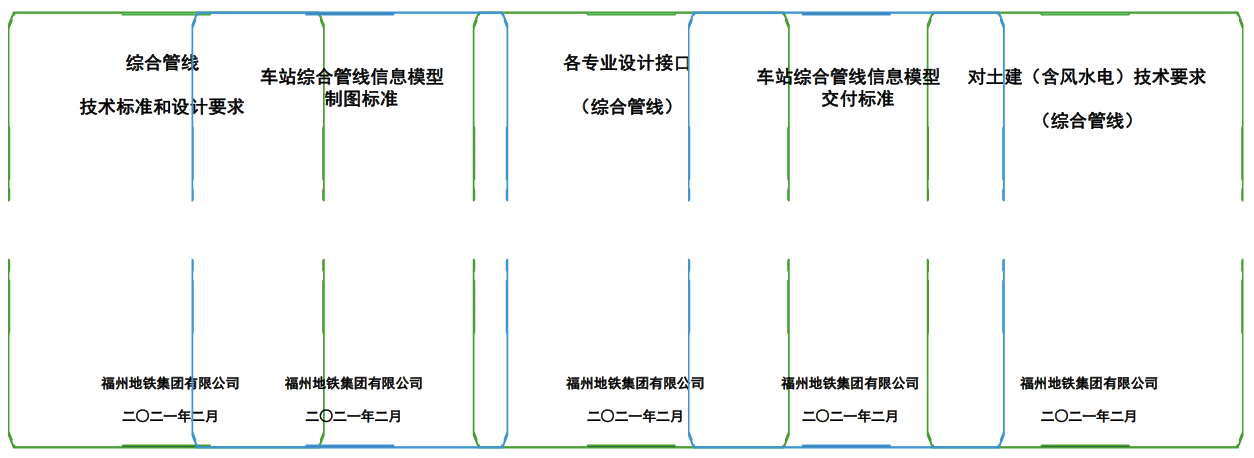

二、軌道交通車站管綜BIM設計實踐 軌道交通車站管綜BIM設計實踐 ◇ 設計標準+模型標準（外部流程+內部流程）：

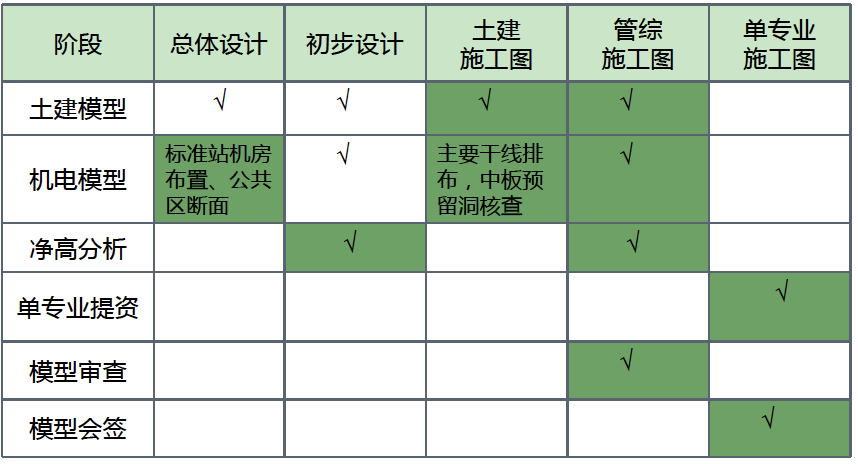

? 分階段建模，模型逐級深入

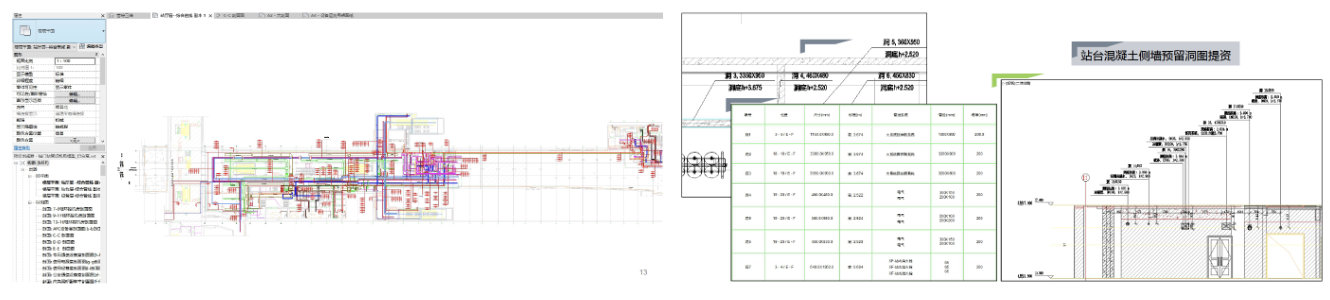

? 設計成果展示

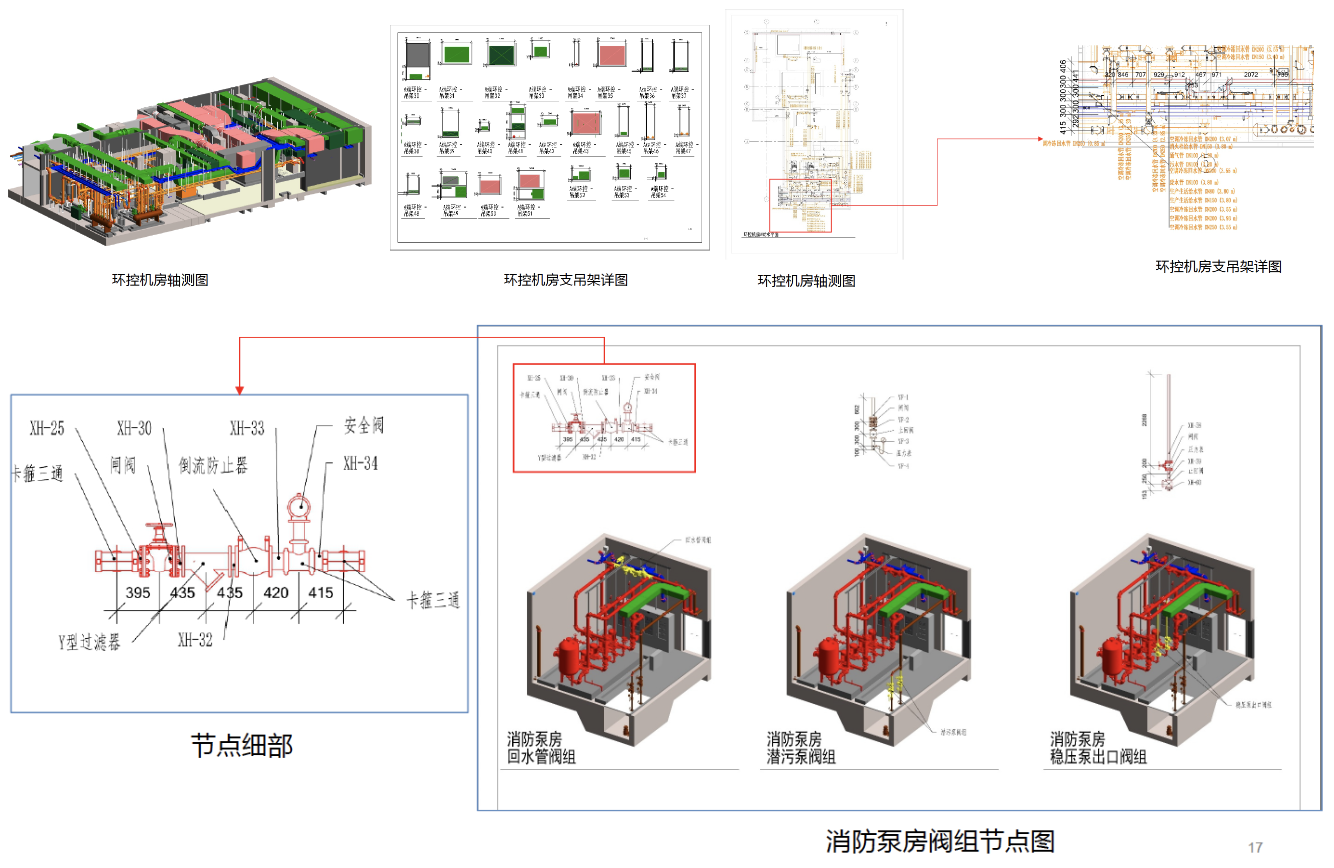

車站機房深化-環控機房

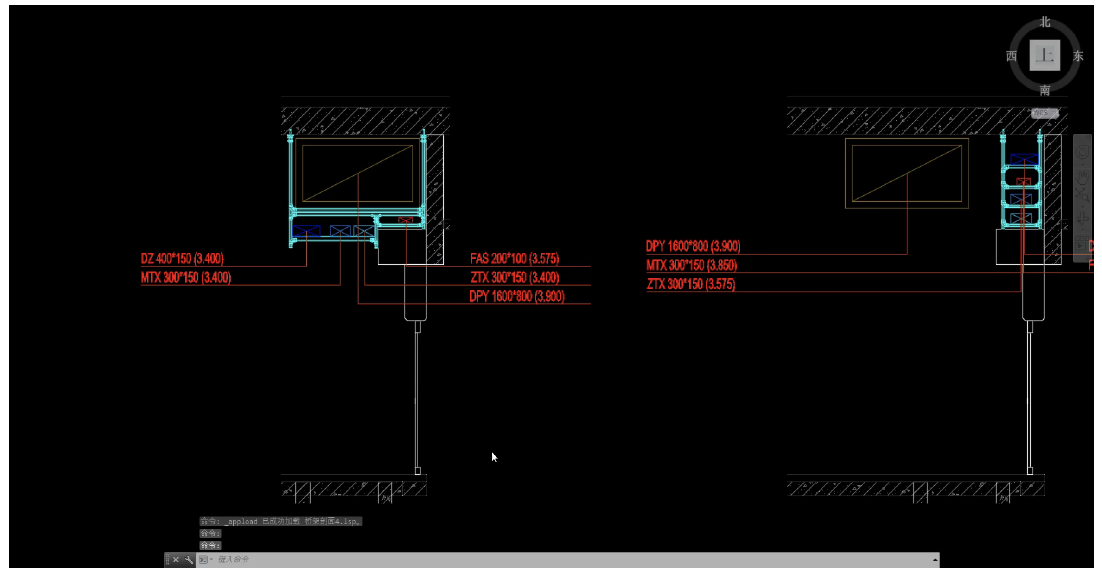

? 出圖插件（解決CAD圖面問題）

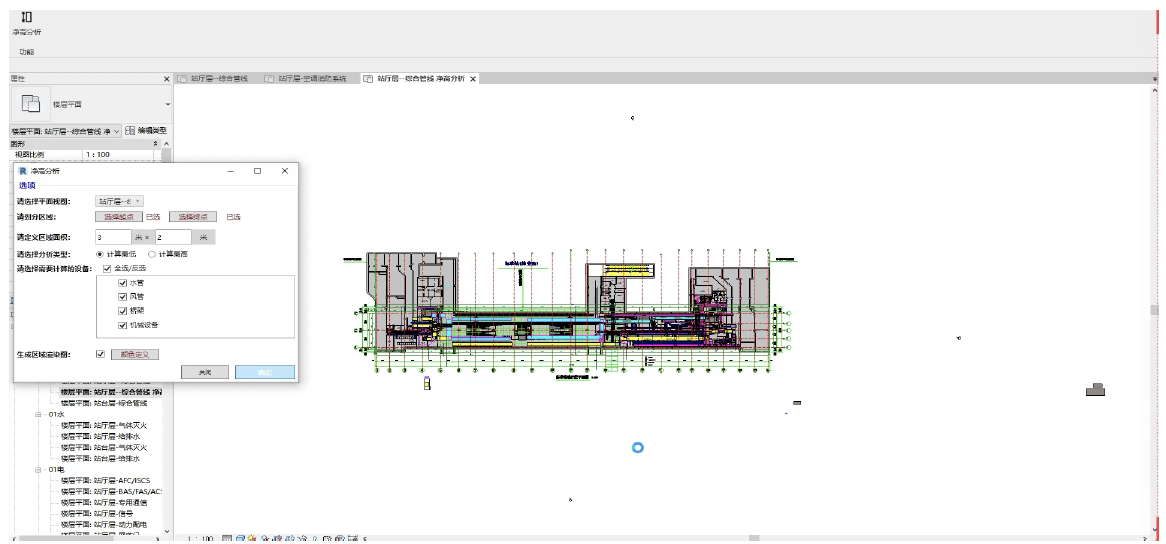

? 凈高分析插件（解決CAD凈高提資問題）
軌道交通車站管綜BIM設計實踐——附加價值 ◇ 直接采用BIM模型進行調整設計，所見即所得；

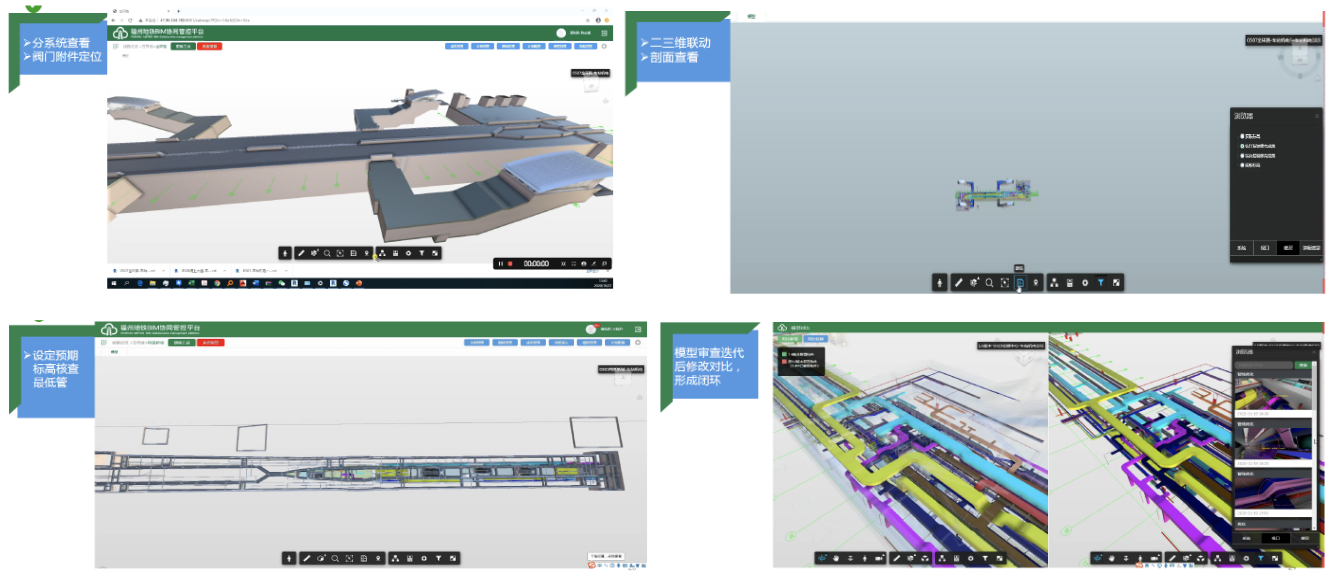

◇ 利用平臺進行審查

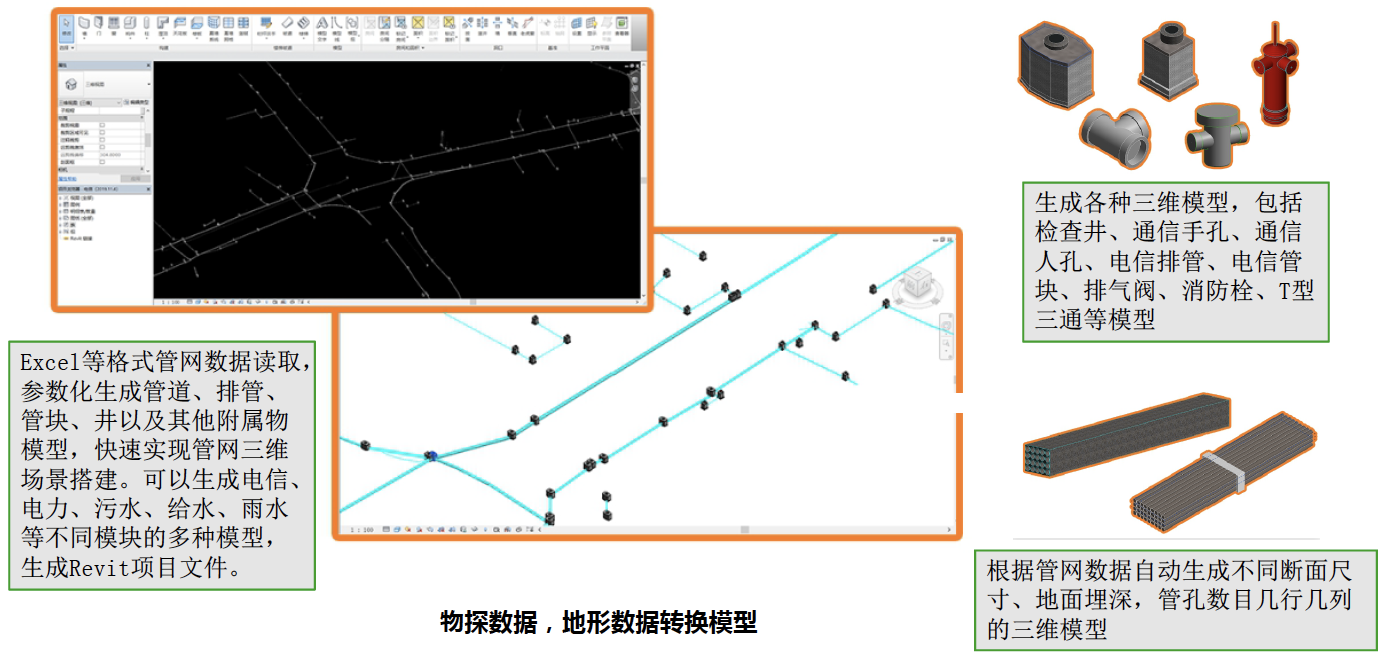

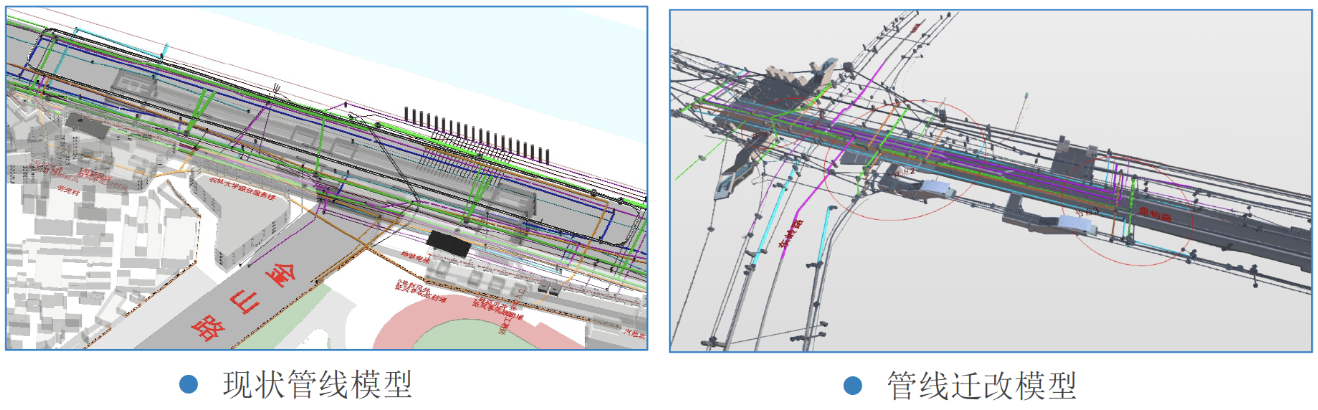

三、軌道交通室外管遷BIM實踐 軌道交通室外管遷BIM實踐 ? 搭建現狀管線模型，輔助管遷方案設計 利用BIM模型，實現對現狀地下管線的信息分類，為之后的管遷方案設計提供直觀的三維模型，輔助管遷方案設計。 ? 搭建管遷方案模型，深化方案 在現狀管線BIM模型的基礎上，搭建管遷方案模型，檢查管線的碰撞，合理優化管遷路由，并提供管線高程的優化建議，深化管遷方案。 ? 搭建管遷竣工模型，永久存檔 利用BIM模型三維可視化及屬性信息的存儲，在現場管遷竣工后，通過竣工測量資料搭建BIM管遷竣工模型，作為永久存檔資料，可以為運維及今后的線路開展提供準確的管線信息；

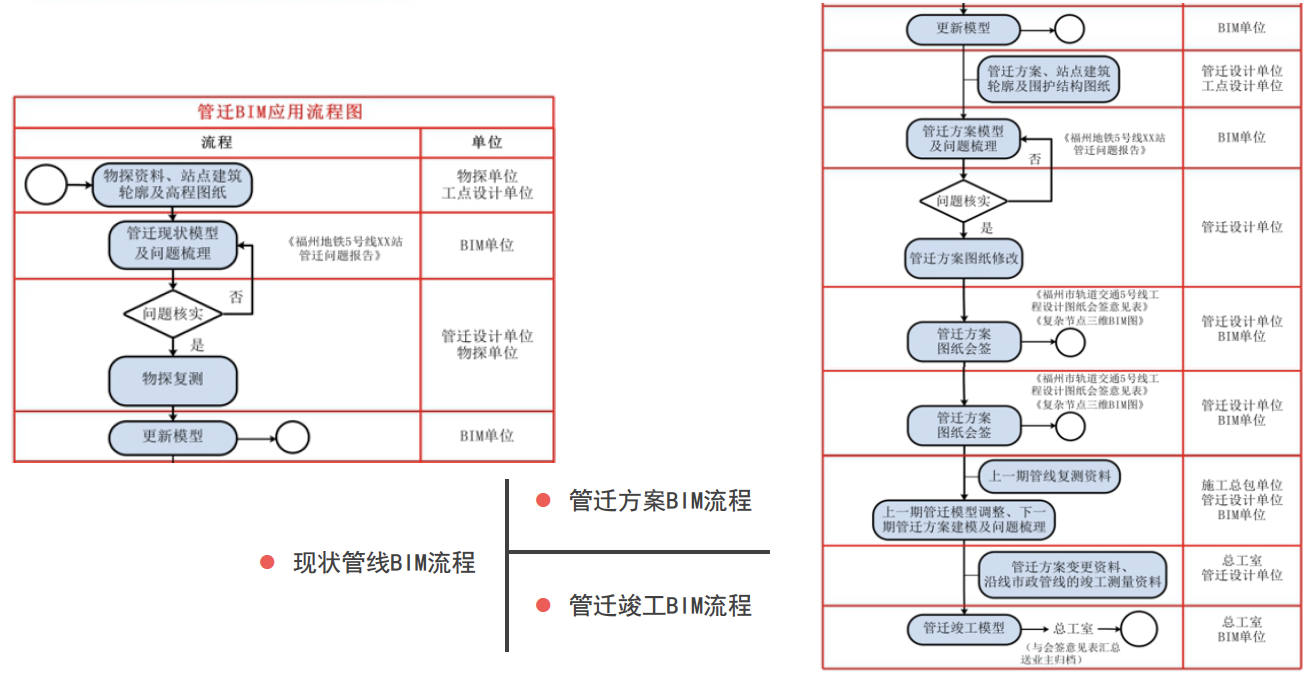

管線遷改BIM應用流程

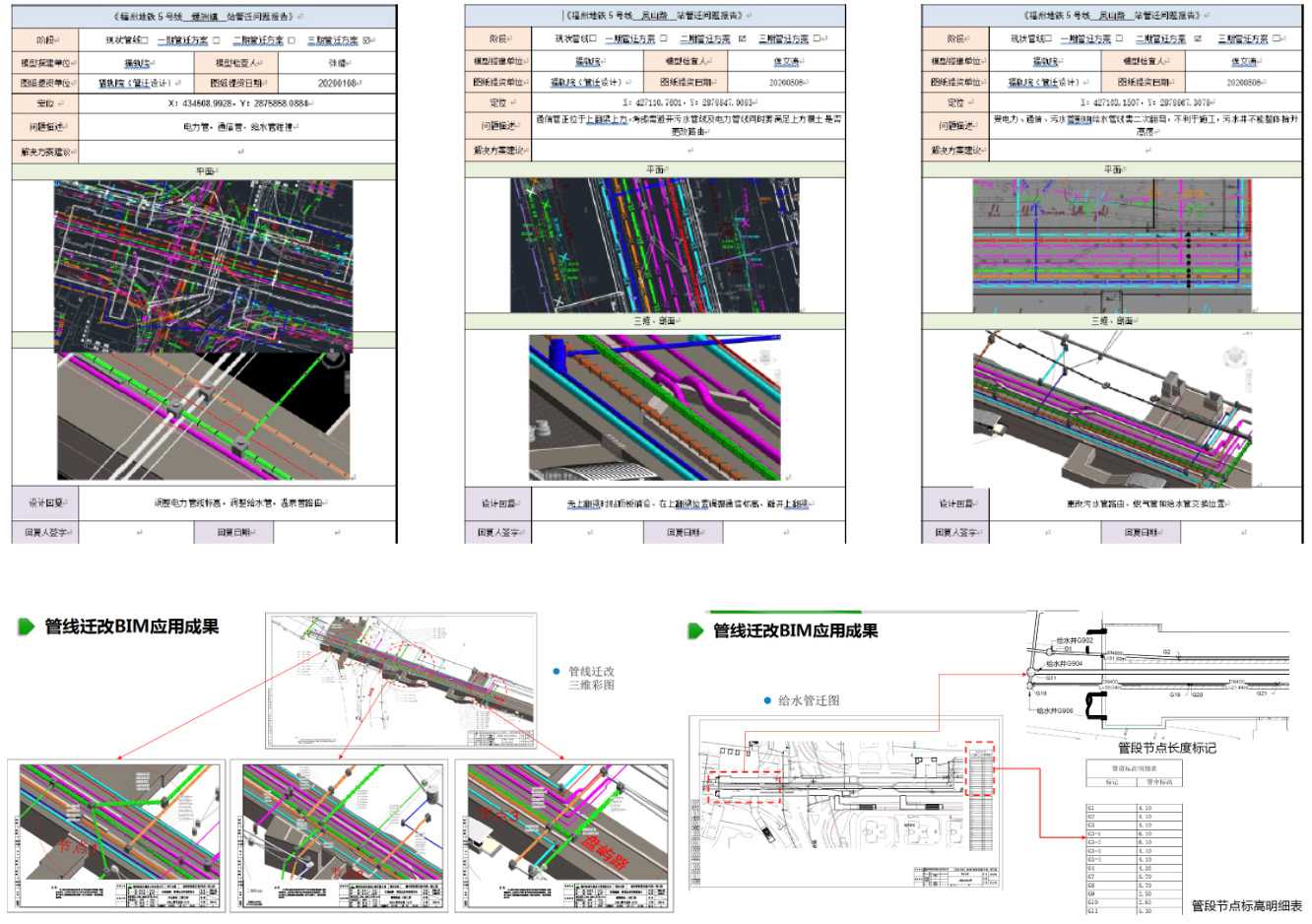

管線遷改BIM應用成果 優化管線遷改方案，出具問題報告、管線遷改三維總圖、復雜三維節點圖及給水管遷圖。
四、展望 （尚存在的問題）模型中二三維信息關聯，剖面與平面信息關聯，有效保證了圖紙中信息的一致性。但模型導出圖紙?zhí)豳Y后信息中斷，正在探索建立中間數據庫同時能驅動三維及二維信息的修改； 在數據標準化的前提下，信息化平臺可作為一個有效手段進行數據查詢、歸類、統計等。還在探索信息化平臺與各管控流程的融合、數據在各流程的傳遞規則。 正向設計的目的不僅要“好”，也要解決“快”。
《設計與BIM的融合（軌道交通車站管綜及室外管遷應用實踐）》 王曉丹 福州軌道交通設計院有限公司 注：本內容僅供個人研學交流，版權歸原作者所有 |
