【52監測網】第108期 磁浮交通技術應用與發展趨勢
 52監測網專家報告分享-第108期 《磁浮交通技術應用與發展趨勢》 林國斌 國家磁浮交通工程技術研究中心/研究員 目錄 一、 背景與現狀 二、 技術特點 三、 發展趨勢 四、 展望 內容介紹 一、背景與現狀 ◇ 上海高速磁浮示范線2003年投入客運，已安全運營17年； ◇ 日本2014啟動?xùn)|京-大阪高速磁浮線建設，預計2027年東京-名古屋段投入運行； ◇ 2016-2017中低速磁浮長沙線、北京S1線相繼投入運營； ◇ 國家“十三五”科技專項開展時速600公里高速磁浮系統工程化研究； ◇ 美國管道磁浮取得進展，近期試驗速度目標將達600km/h； ◇ 國內多家單位開展1000km/h以上真空管道磁浮直驅預研。 上海高速磁浮示范運營線 30公里上海高速磁浮示范線是世界上第一條商業運行高速磁浮線路，目前仍是世界唯一商業運行的高速磁浮線，運營最高速度430km/h。 2003年初開始單線試運行，2004 年開始按時刻表運行，已安全運行17年多。 未發生過傷及人員的安全事故，正點率達到99.9%。 日本高速磁浮列車 2015年，在已延伸到42.8公里長的山梨實驗線達到603km/h。2014年10月17日，日本宣布高速磁浮中部新干線開始建設。2027年建成東京-名古屋段，2045年延伸到大阪。全程運行時間從目前東海道新干線的138分鐘減少到67分鐘。除最高速度優勢外，高速磁浮的加、減速性能明顯高于輪軌高鐵系統。

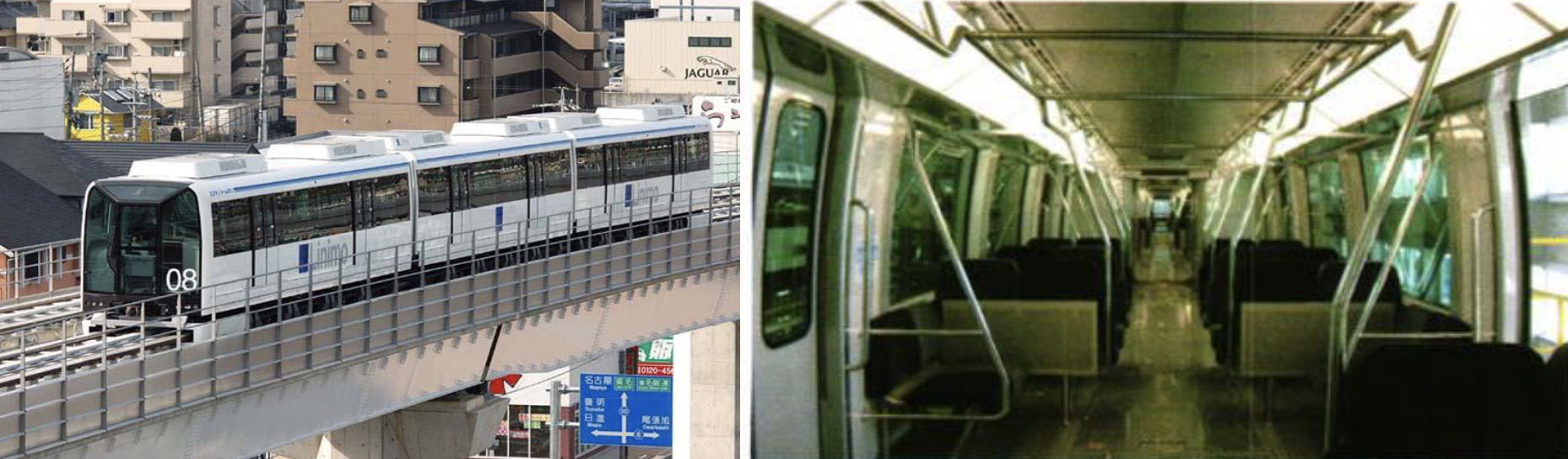

日本中低速磁浮

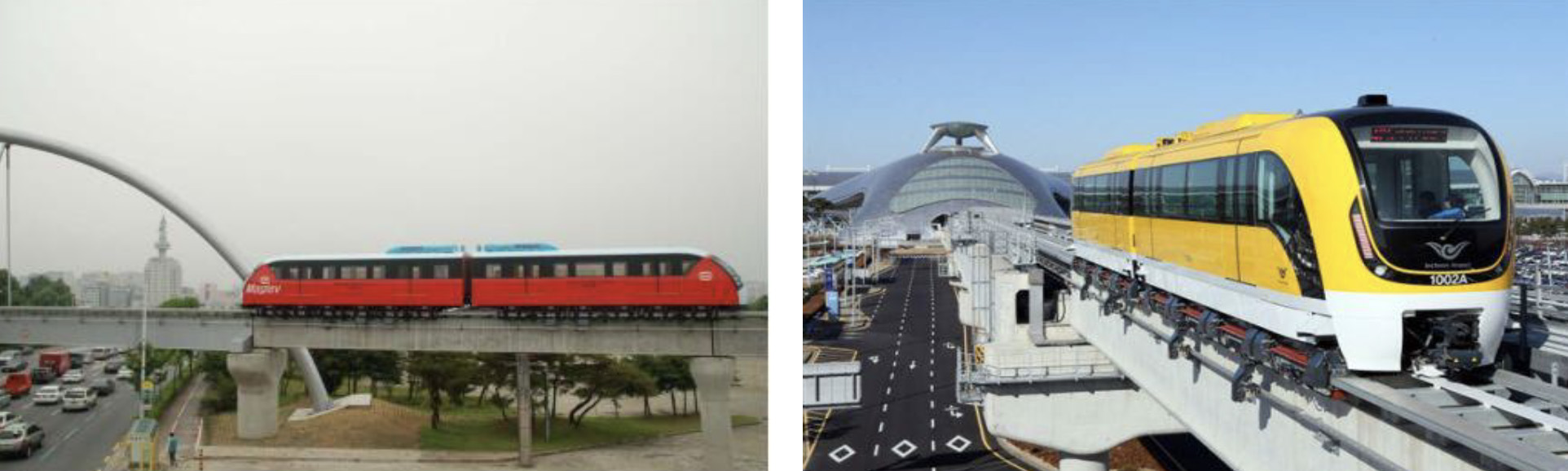

名古屋中低速磁浮（8.9公里）,命名為Linimo，于2005年3月開始營運，最高時速100km/h，目前每天載客約2萬人。

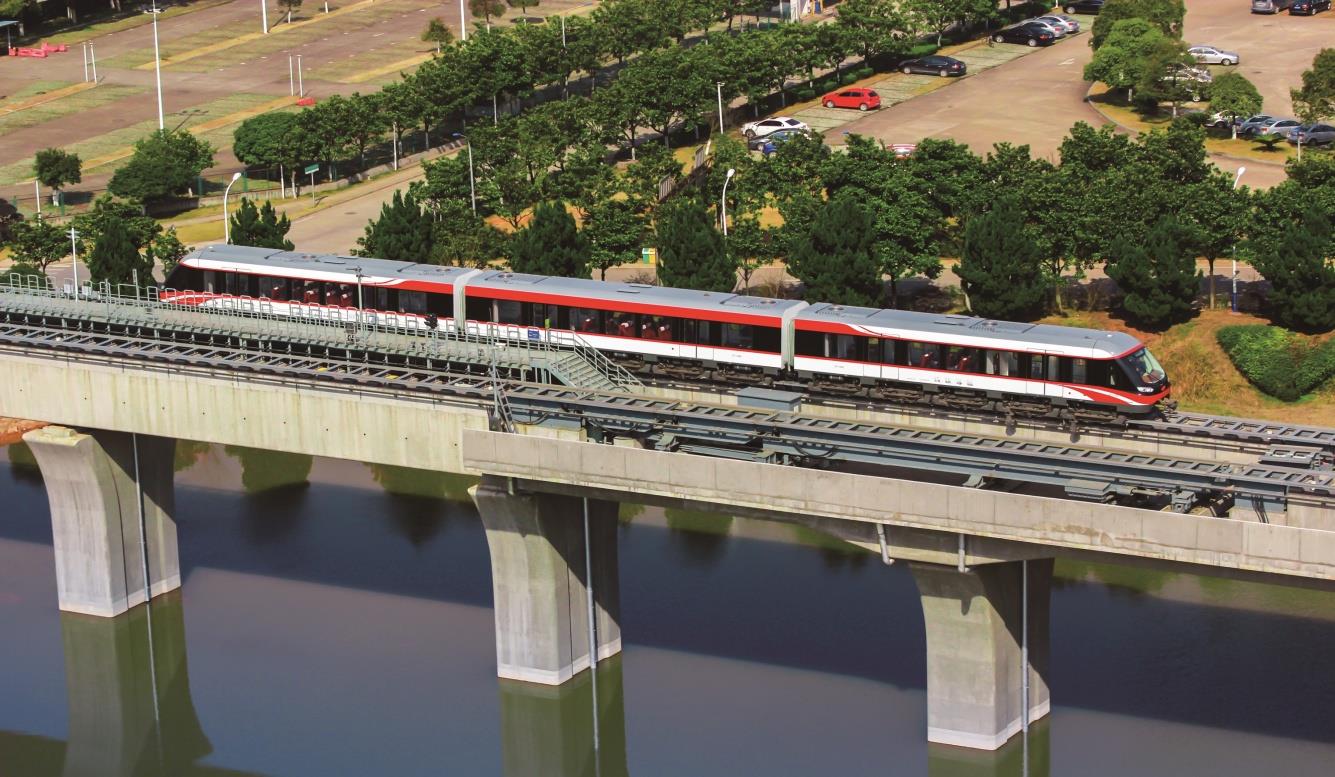

2006年10月決策仁川機場磁懸浮線（6.1公里），2012年8月線路竣工。 2013年9月開通試運行，2016年2月3日正式載客運行。 長沙磁浮 長沙中低速磁浮線連接機場和高鐵車站，長全18.5公里，設3個車站，2016年5月6日開始運營。今年新車試驗速度達到160km/h。

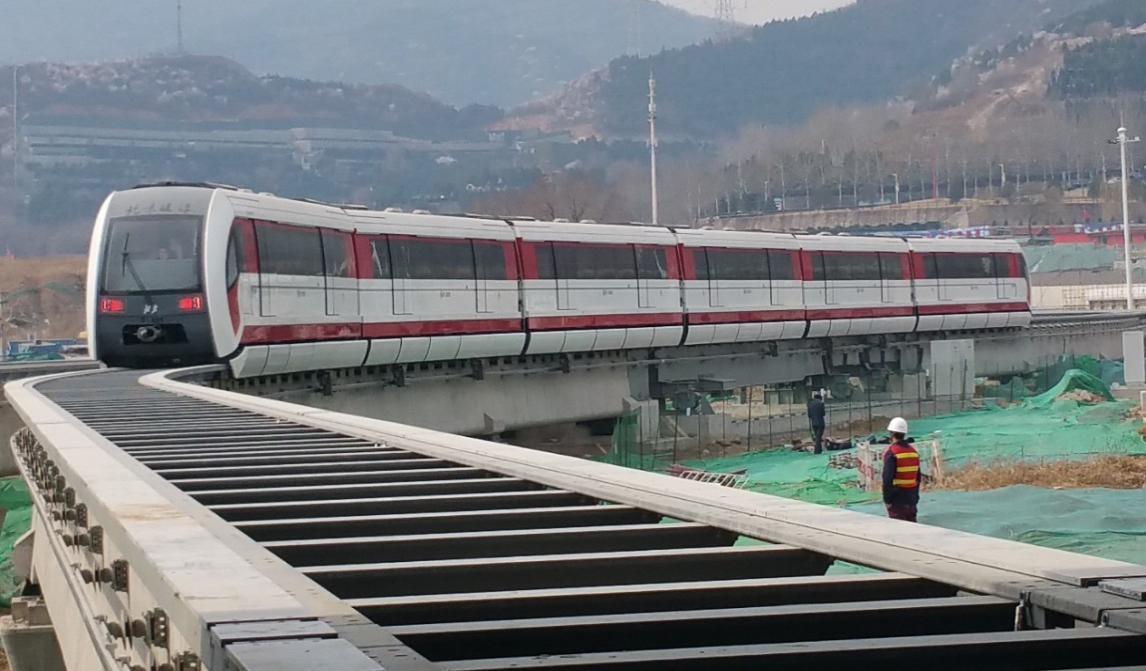

北京S1 北京中低速磁浮S1線，全長10.2公里，設8個車站。2017年底投入載客運行。

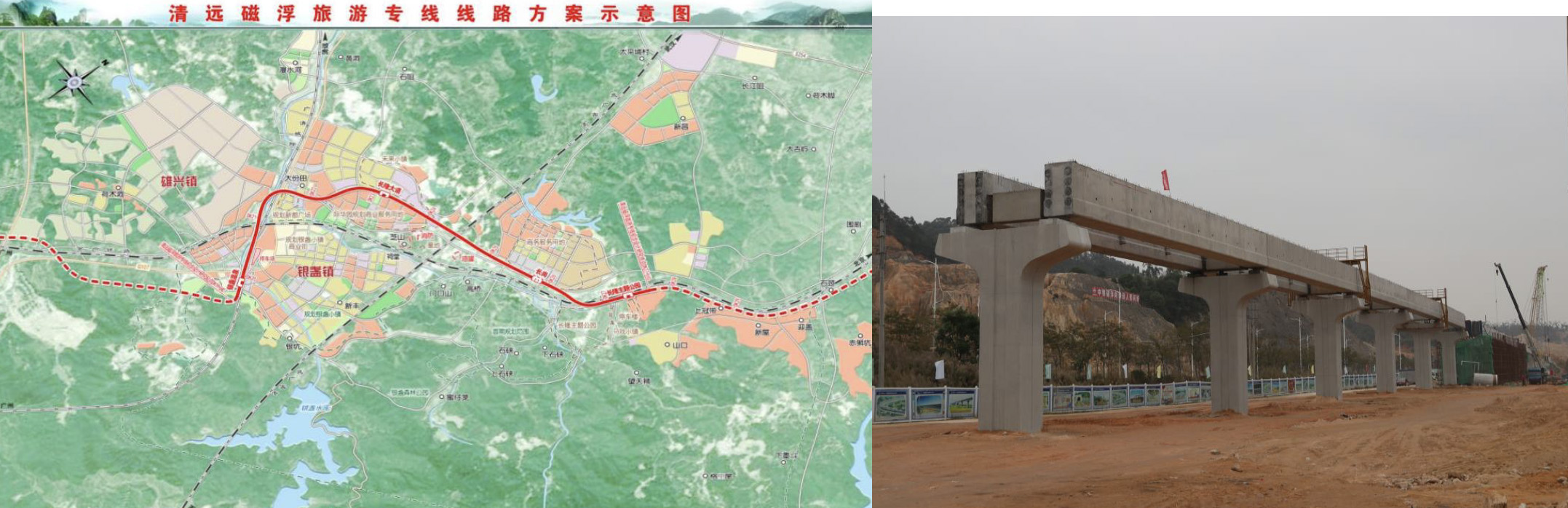

廣東清遠線
2017年底開工的清遠磁浮線是一條旅游區連接線。線路全長8.03公里，設3個車站。原計劃2020年投入運行，現有所延期。 湖南鳳凰線 湖南鳳凰磁浮線2019年8月開工。

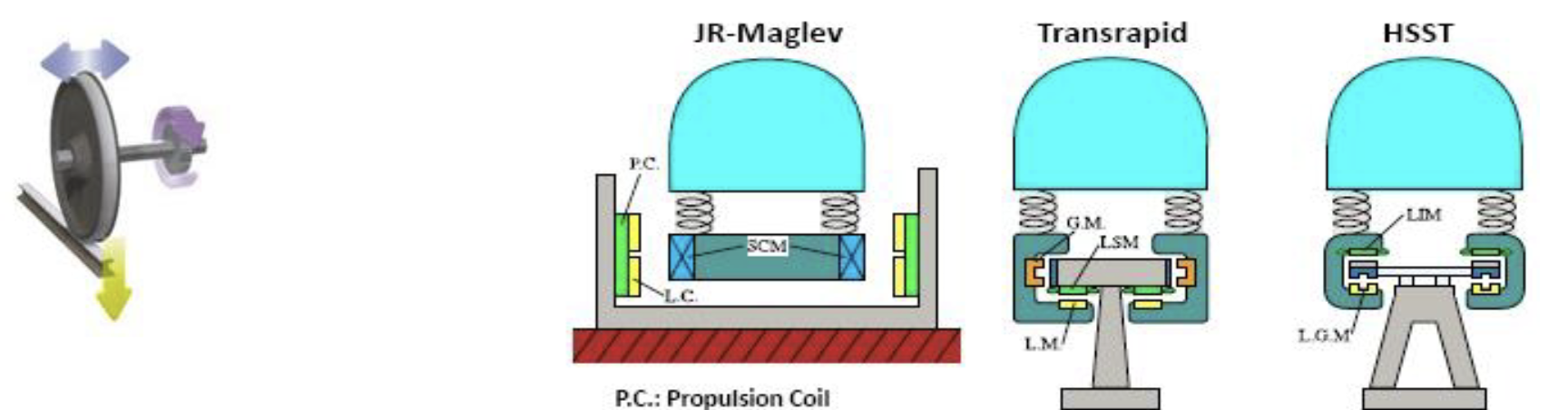

二、技術特點 磁浮車特點：通過車軌間的磁力，實現車輛無接觸的的支承、導向和驅動。

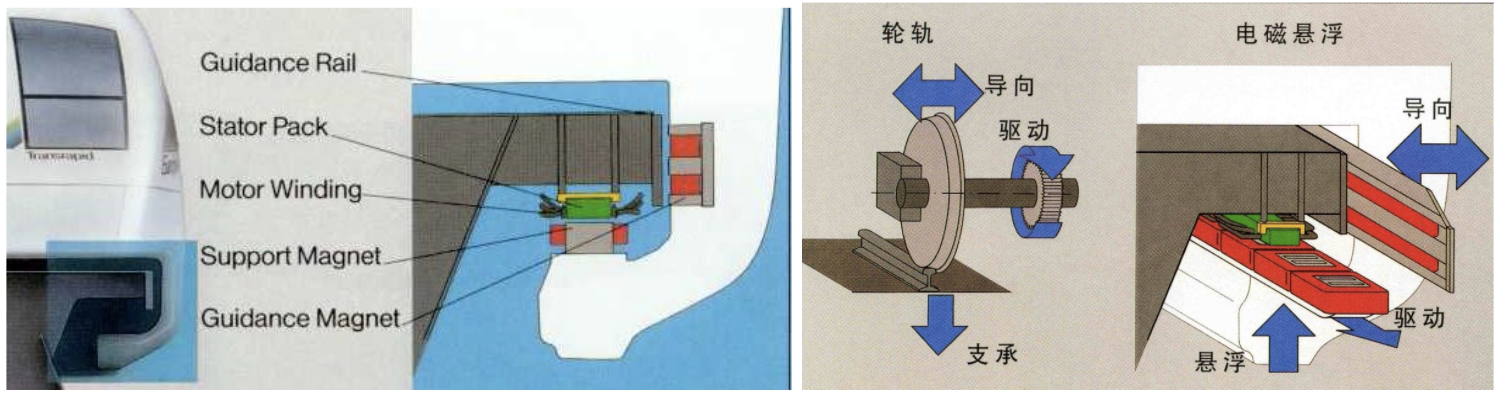

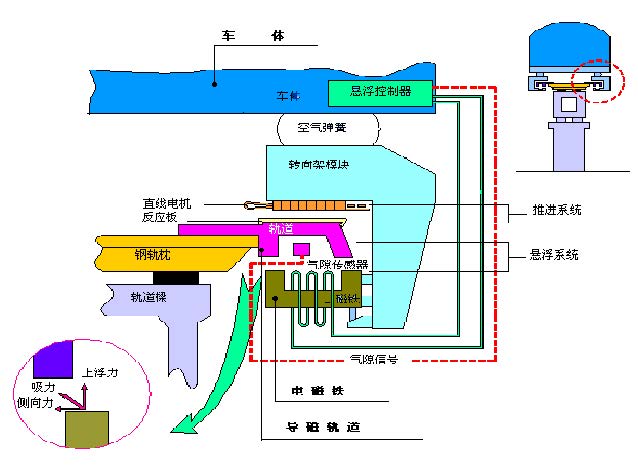

● 常導高速磁浮長定子直驅 TR常導高速磁浮列車懸浮導向與驅動原理 磁浮列車：支承-電磁力懸浮；導向-電磁力導向；牽引-同步直線電機； 輪軌列車：支承-車輪；導向-輪沿；牽引-旋轉電機
● 低速常導磁浮短定子直驅 磁浮列車：支承-電磁力懸浮；導向-電磁力導向；牽引-短定子直線感應電機；

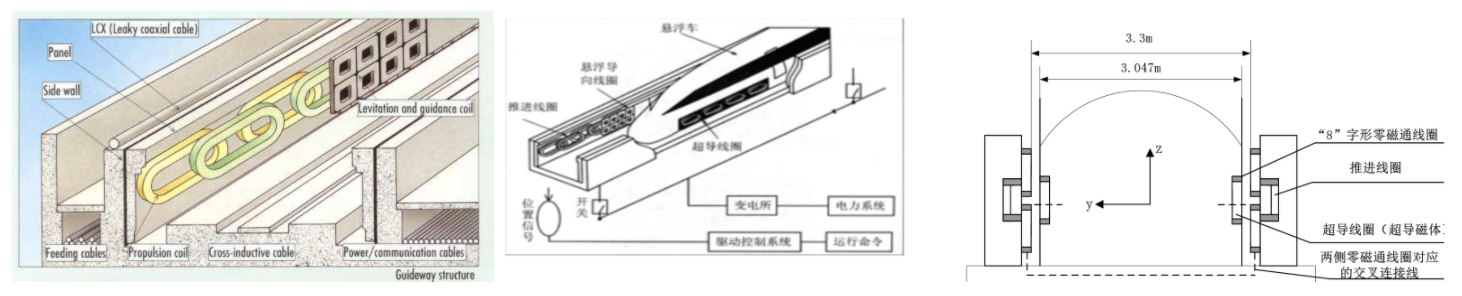

● 超導高速磁浮長定子直驅 低溫超導磁浮列車原理：支承-超導磁體+8字形線圈；導向-超導磁體+8字形線圈；牽引-長定子同步直線電機；極距-1350mm,四級一組。
● 永磁電動磁浮長定子直驅 美國磁浮飛機原理：支承和導向-永磁體+鋁/銅感應板；牽引-長定子(無鐵芯)同步直線電機。

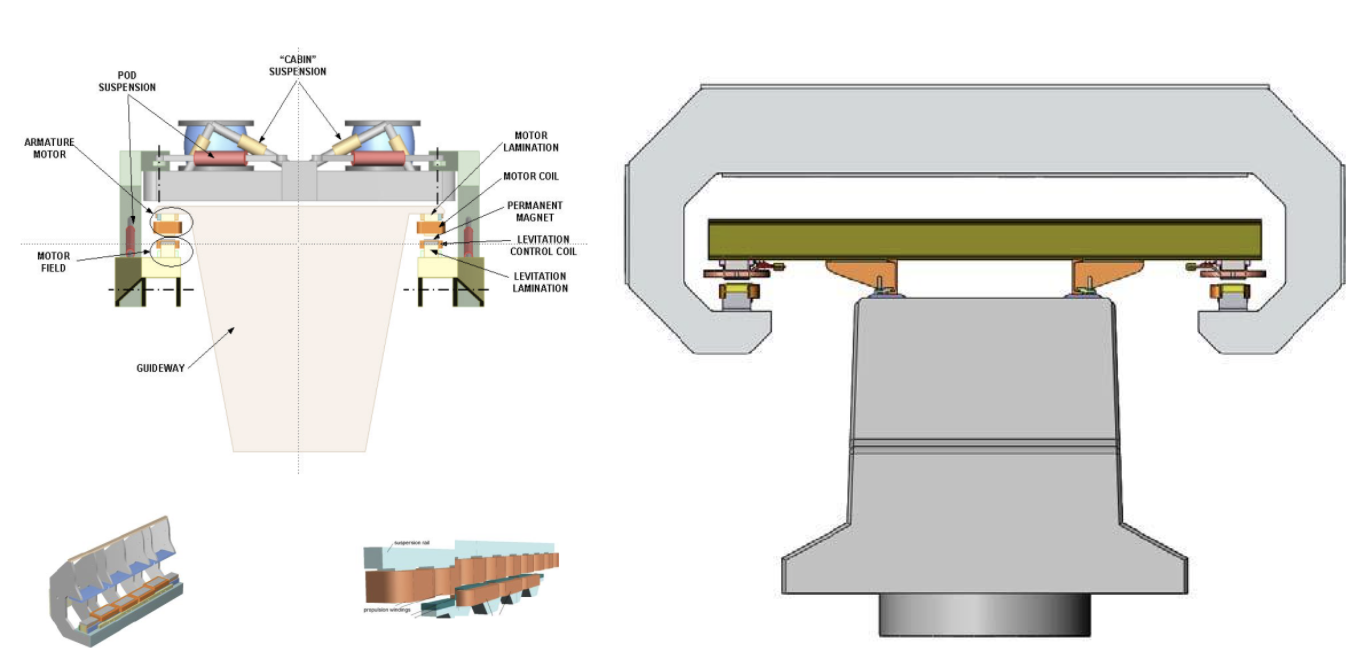

● 永磁電磁混合磁浮+長定子直驅 原創于美國，針對軌道交通的三要素：成本、旅行時間和環境影響降到最低限度（1999- 2012）。
懸浮﹑驅動和導向用同一組；磁體，結構輕巧；懸浮間距： 14~20mm；懸浮功率：噸/3W（靜態）& 噸/150W(動態） ● 高溫超導塊材+永磁軌道

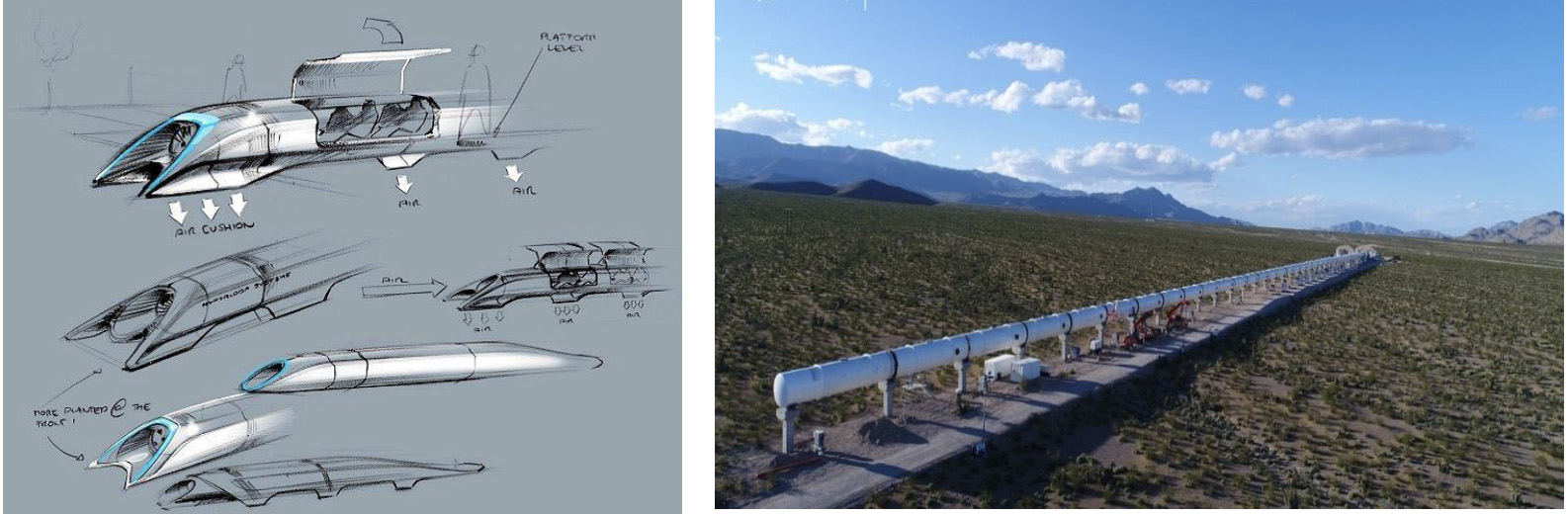

● 磁浮直驅類型匯總 磁浮及直驅類型 １、常導高速磁浮： 電磁懸浮+長定子直線電機（上海示范線） ２、超導高速磁浮： 電動懸浮+長定子直線電機（日本山梨線） ３、常導中低速磁浮：電磁懸浮+短定子直線感應電機（日本名古屋線，韓國仁川機場線，長沙機場線、北京S1線） ４、高溫超導磁浮： 超導塊材及永磁軌道懸浮+長定子直線感應或同步電機（西南交大、巴西里約大學、德國德累斯頓大學） ５、永磁電動磁浮：永磁體懸浮+長定子（無鐵心）永磁同步直線電機（美國磁飛機） ６、常導中速混合磁浮: 永磁加電磁懸浮+長定子永磁同步直線電機（美國M3系統） 三、發展趨勢 ● 真空管道磁浮直驅 2013年美國埃隆馬斯克發布真空管道運輸概念
1200 km/h 以上高速地面交通系統；軌道：高架真空管道

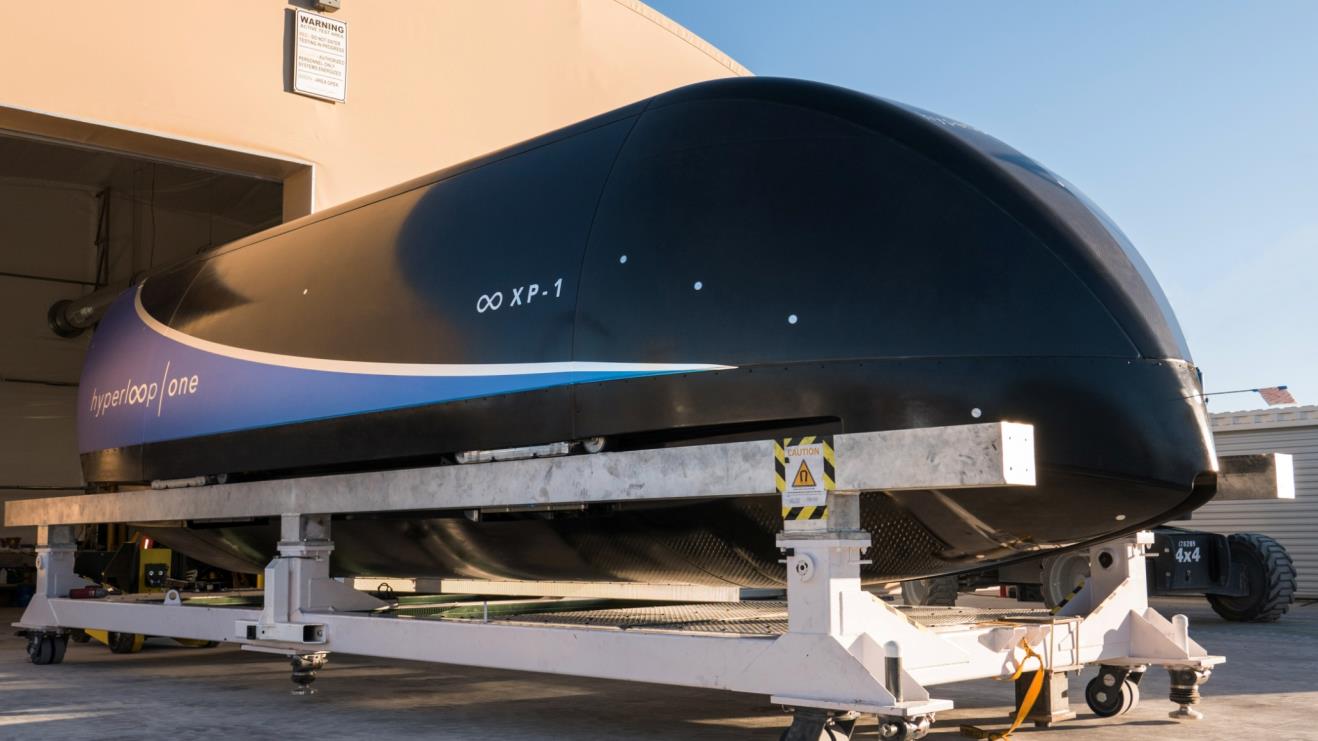

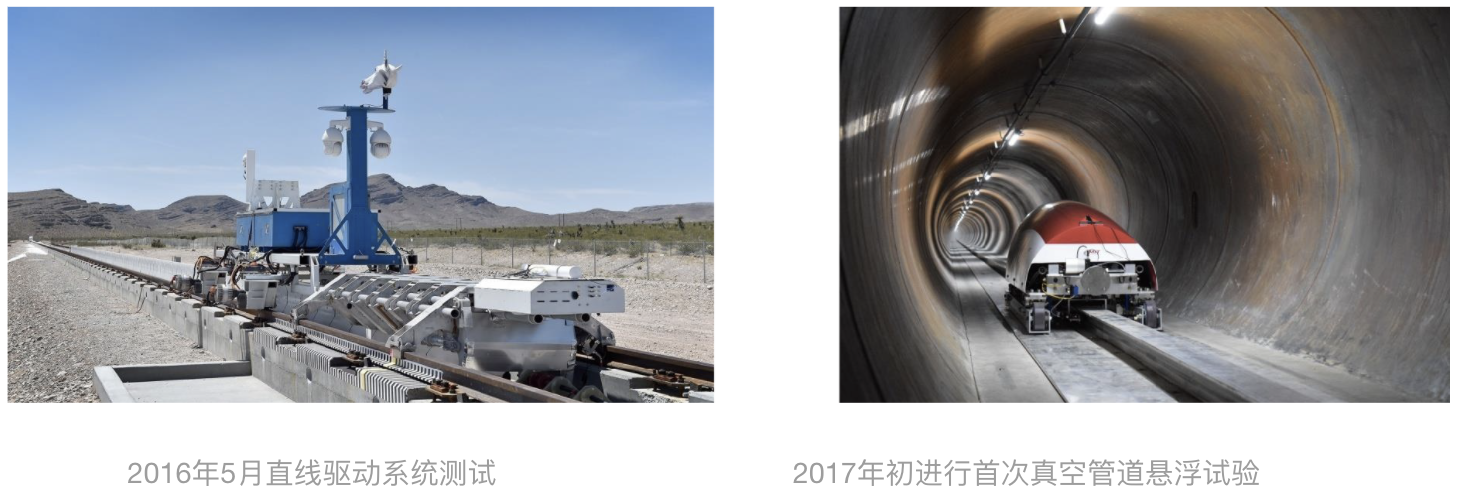

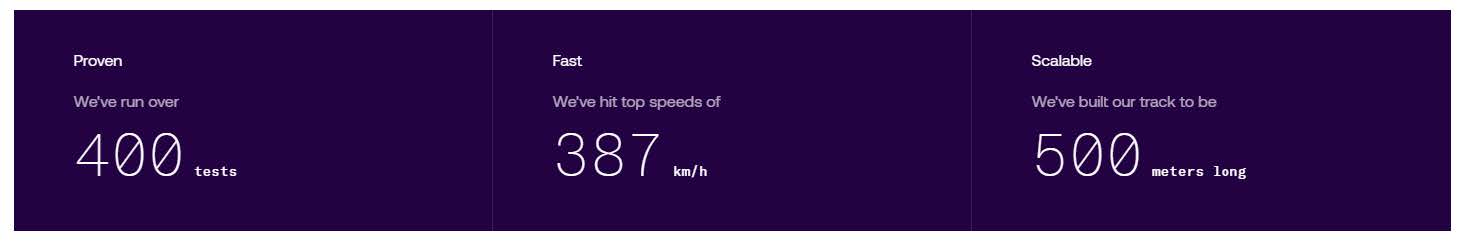

2017年12月15日，在拉斯維加斯試驗達到240mph（387km/h）（非足尺模型） ◇ Hyperloop One 前身為Hyperloop Technologies，成立于2014年，現有各類人員300余人。至2017年12月，累計籌措資金約3億美元，更名為Virgin Hyperloop One。 ◇ 在內華達州斯維加斯建成一條500m長真空管道，并進行了實驗。 ◇ 2017年5月12日進行了全世界首次真空管道全系統測試， 包括：真空、驅動、懸浮、密封、控制系統、管道結構等。 ◇ 2017年12月18日，進行了第三階段測試，最高速度達到387km/h。

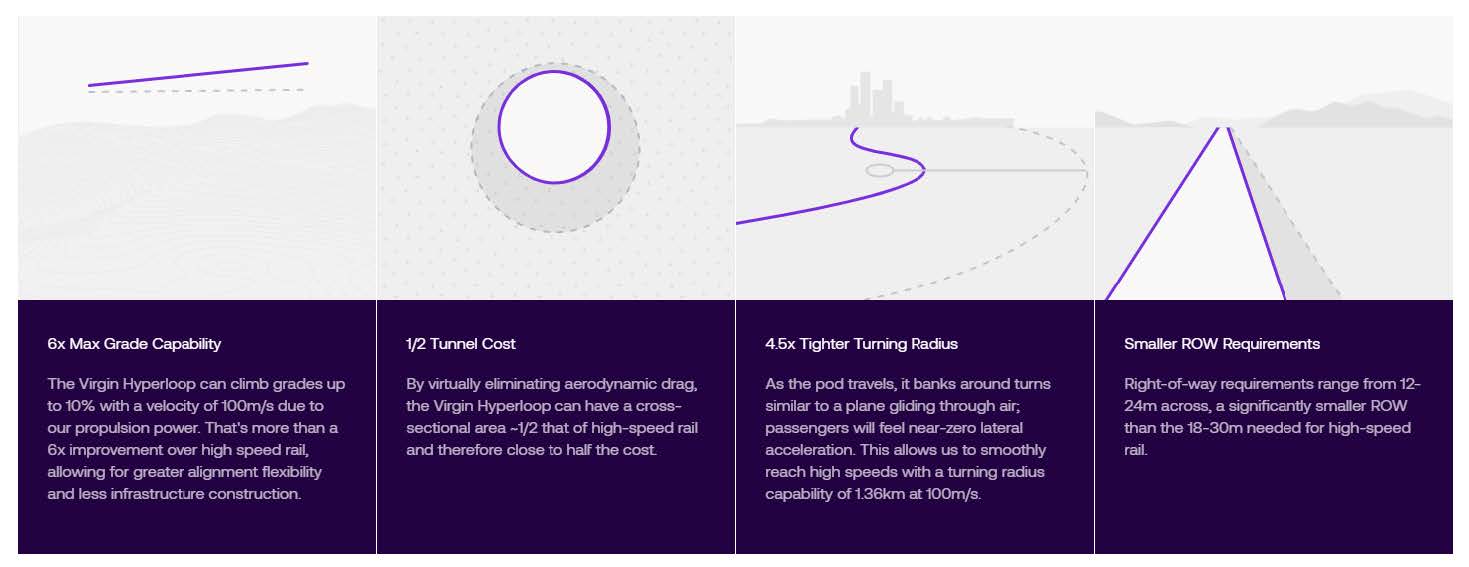

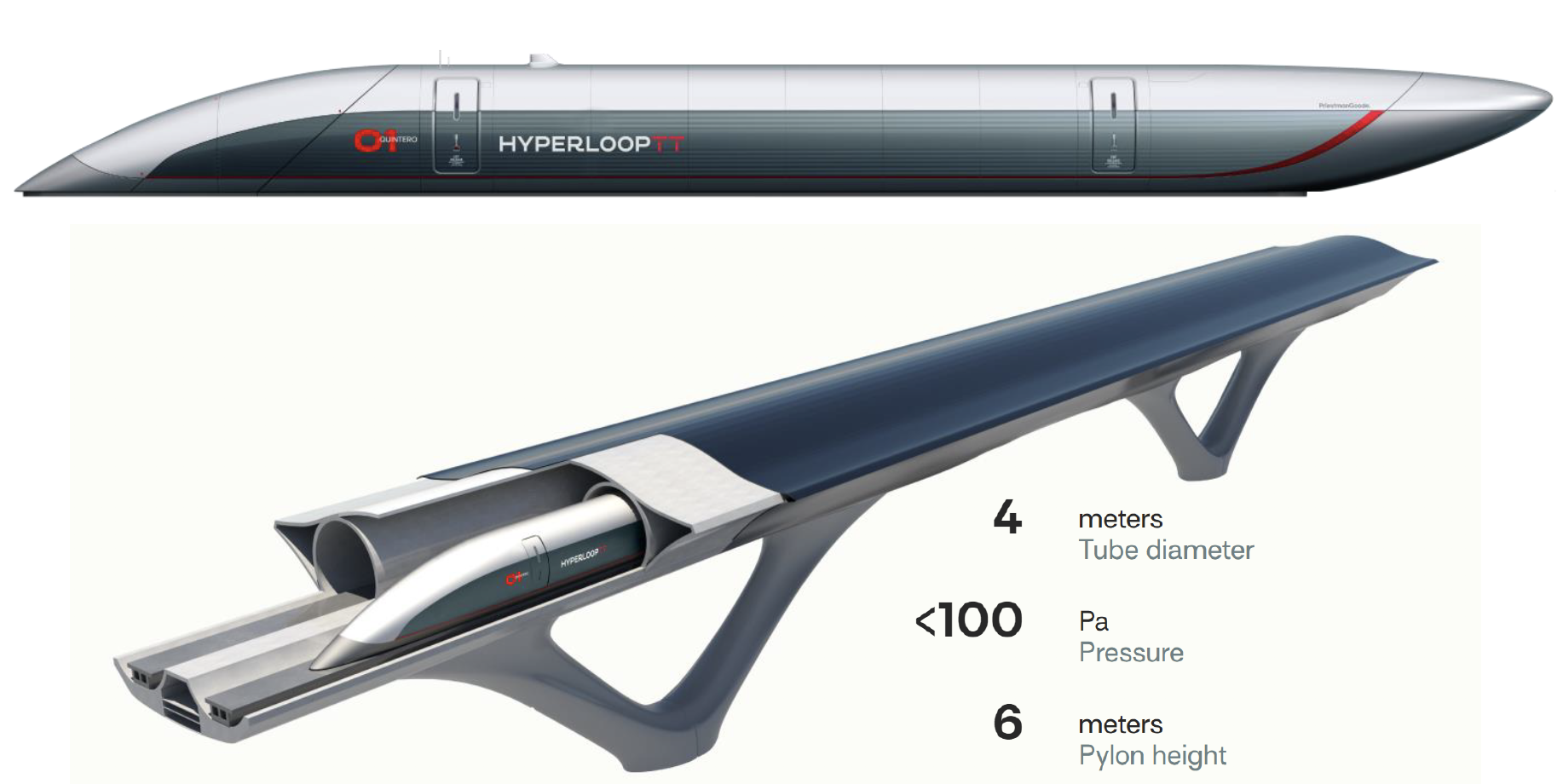

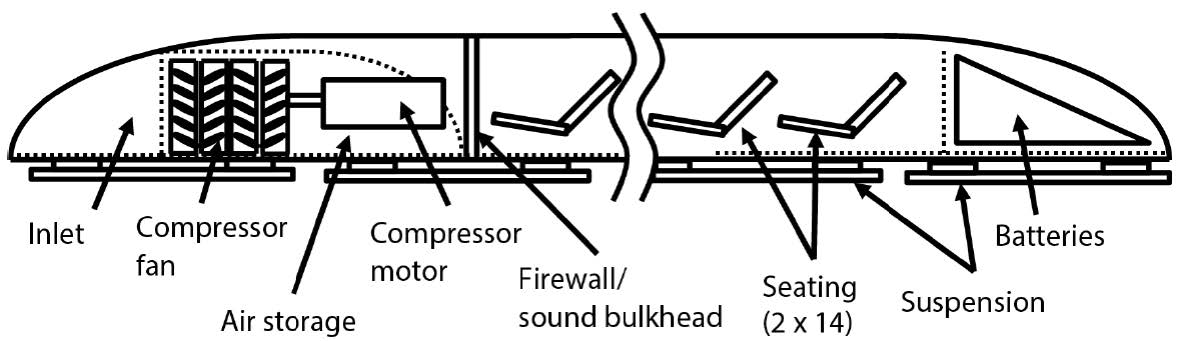

系統優勢：爬坡能力強，隧道半徑小，轉彎半徑小，路權要求低 HTT公司 ◇ Hyperloop Transportatioin Technology公司2015年成立。2018年在法國圖盧茲建立實體-Hyperloop創新中心。計劃建造試驗線。 ◇ 驅動：直線感應電機。 ◇ 懸浮：Halbach陣列永磁電動懸浮。 ◇ 車體：智能Carbon-fiber材料，強度是鋁的8倍，重量是鋁的70%。 ◇ 最高目標速度：1223km/h。 HTT概念設計

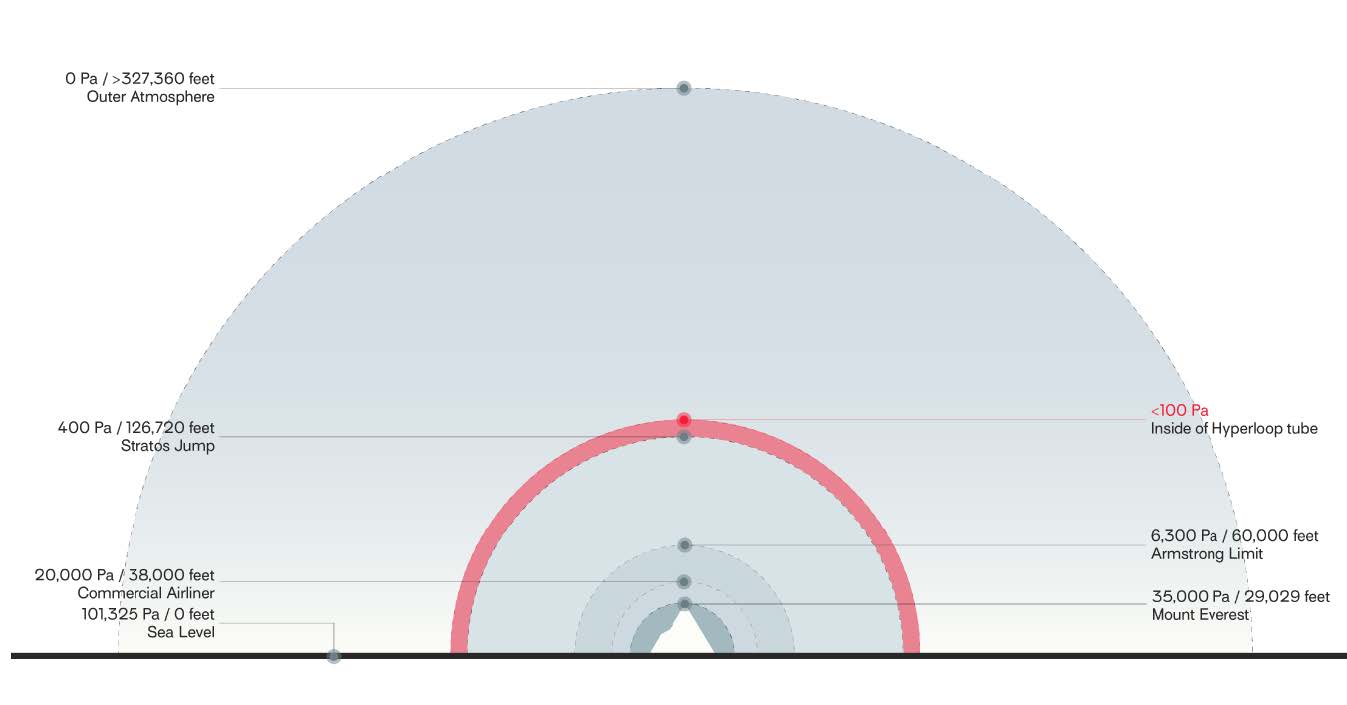

Vacuum 真空度

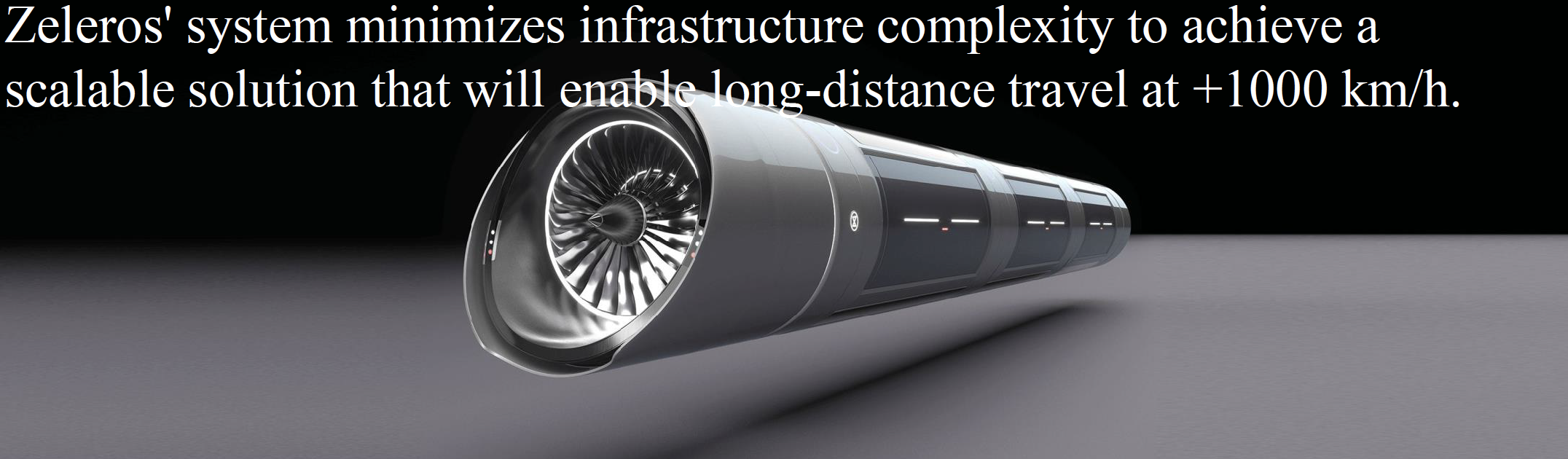

非電懸浮驅動，成本底較易維護； 基礎設施建造成本低； 空氣動力牽引系統，安全壓力水平； 可持續的基礎設施降低基礎設施復雜性是關鍵目標，降低運行成本；

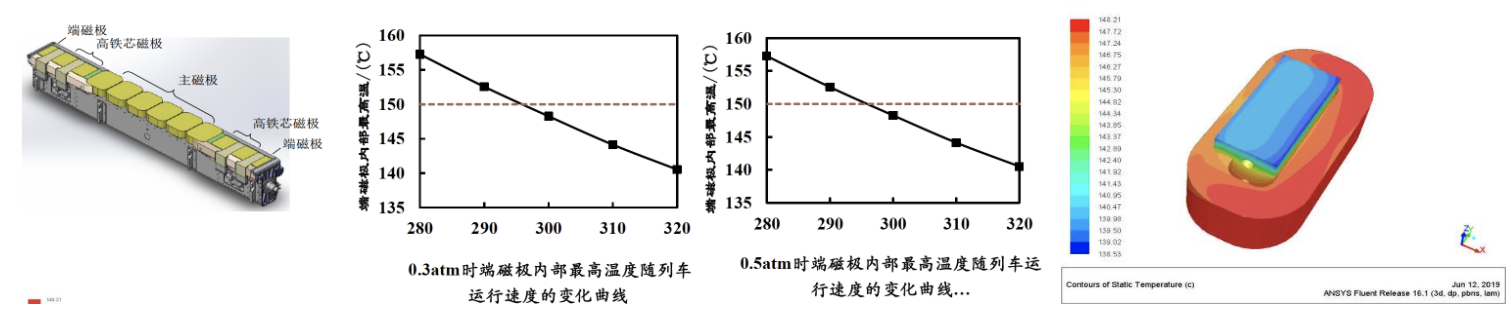

◇ 低真空常導磁浮關鍵問題-主要部件熱平衡

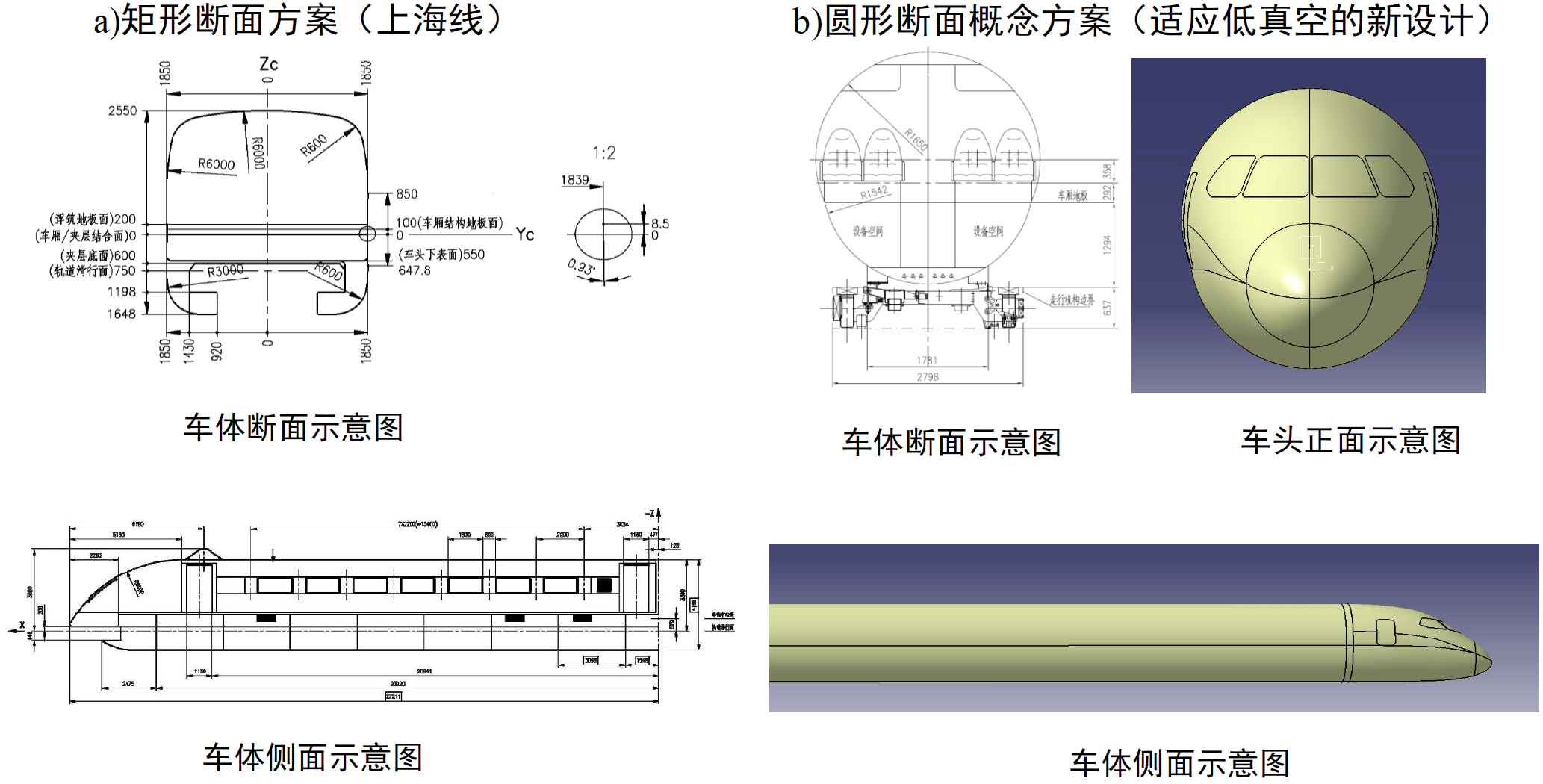

三種懸浮磁極中，端磁極的換熱面積最小，散熱量最小，溫度相對最高。故以端磁極為主要研究目標，以端磁極內部最高溫度150℃為最高溫度界限。 如按最高600km/h運行速度設計低真空管，考慮到列車加速、減速和停站，列車平均速度假定為500km/h，在磁鐵系統發熱量及傳熱方式?jīng)]有明顯改進情況下，管道內氣壓最低約為0.3atm。 ◇ 低真空常導磁浮關鍵問題-氣動外形

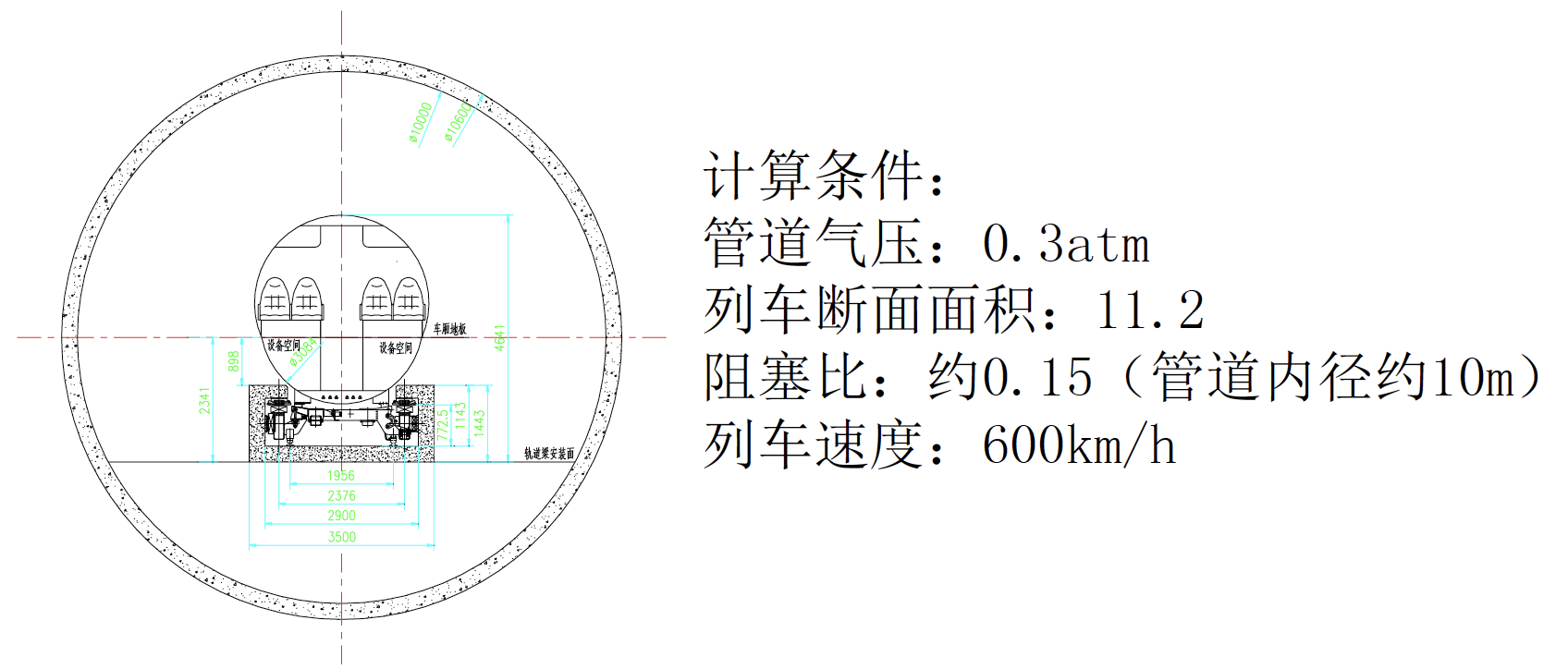

低真空管內圓形列車氣動計算
新斷面列車在內徑10米0.3atm氣壓低真空管道內和明線大氣條件下運行的阻力相當。 ◇ 低真空常導磁浮關鍵問題-電氣設備適應性

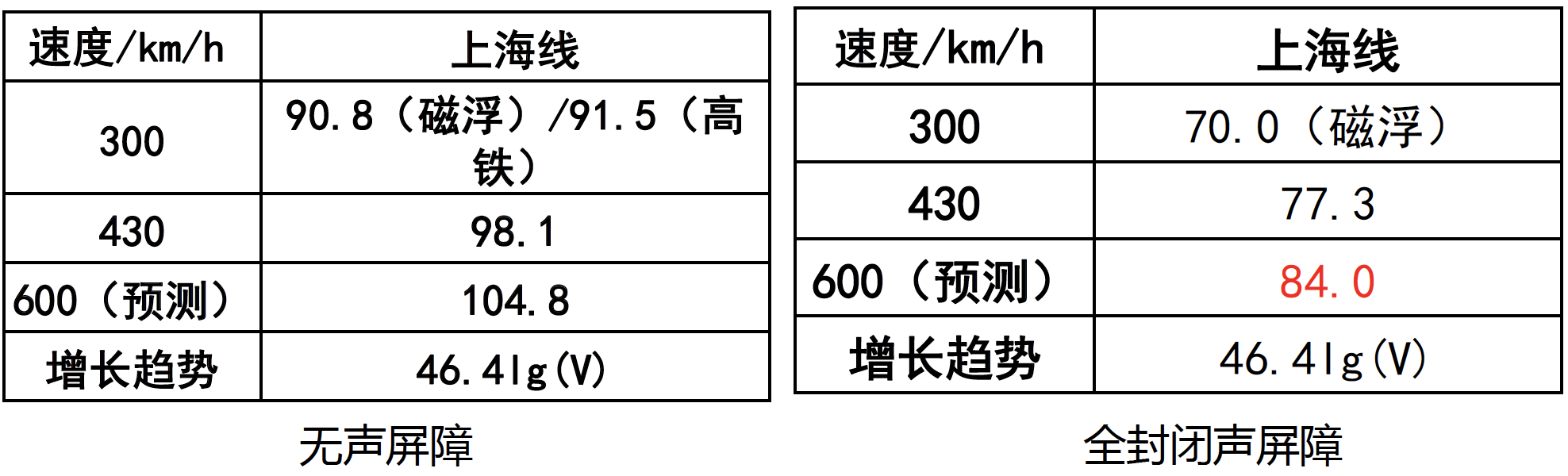

當氣壓不低于0.3atm時，低真空管（隧）道內磁浮列車車上電氣設備的電氣間隙應為目前設計值的2.6倍。 ◇ 低真空常導磁浮關鍵問題-噪聲特性 600km/h常導制式高速磁懸浮系統加全封閉聲屏障前后噪聲對比分析

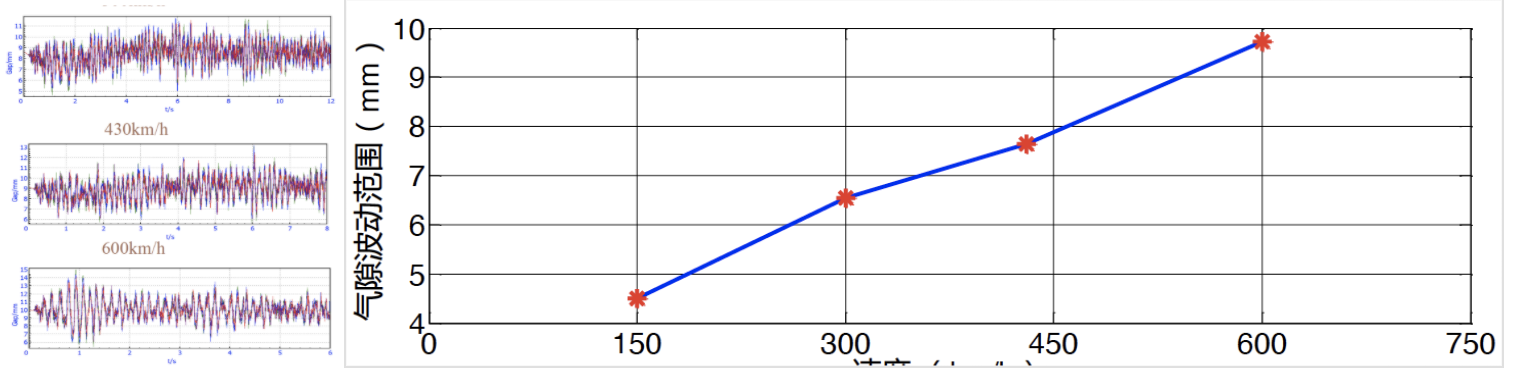

600km/h下磁浮列車源強預測值為104.8dB(A)，管道及（全封閉或半封閉）聲屏障的隔聲量需要達到20.8dB，600km/h速度下高速磁浮30m處排放噪聲可達標。 ◇ 低真空常導磁浮關鍵問題-懸浮系統適應性問題 傳感器氣隙響應（最大范圍0-18.5mm）

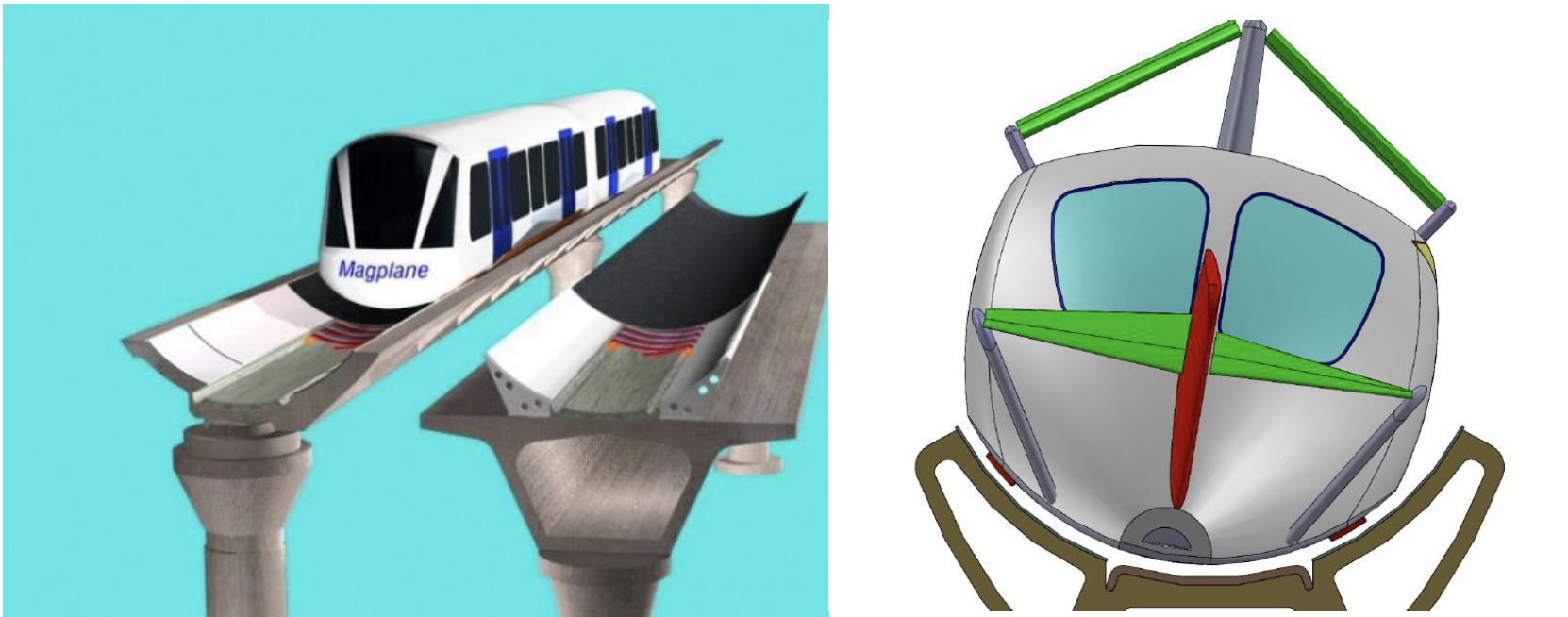

仿真分析表明： 1. 300km/h到430km/h，氣隙波動峰谷差值增加1.1mm。 2. 600km/h的氣隙波動峰谷差值為9.7mm。 3. 上海線軌道平順度可以適應列車按600km/h無接觸懸浮運行。 ● 美國磁飛機Magplane

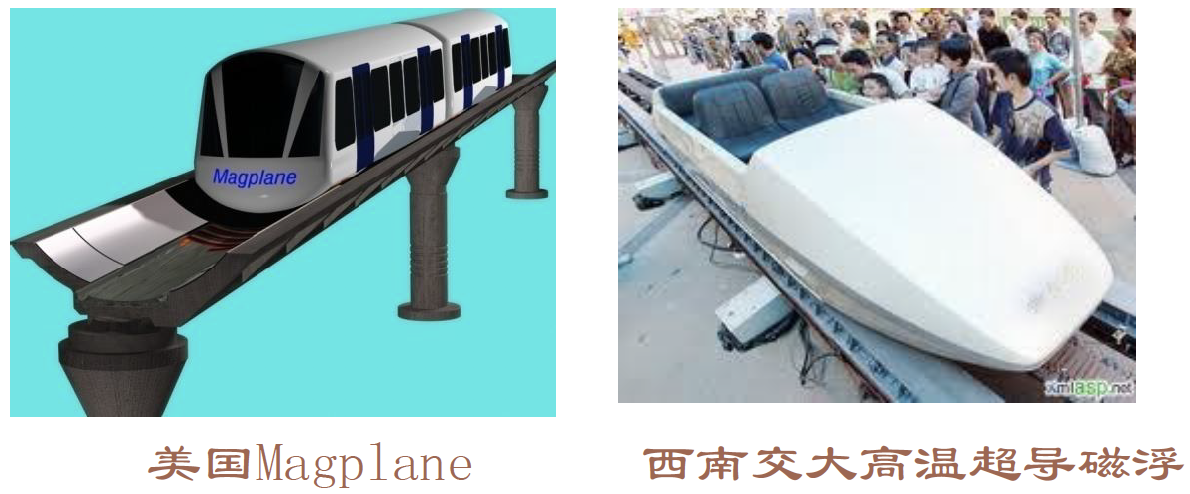

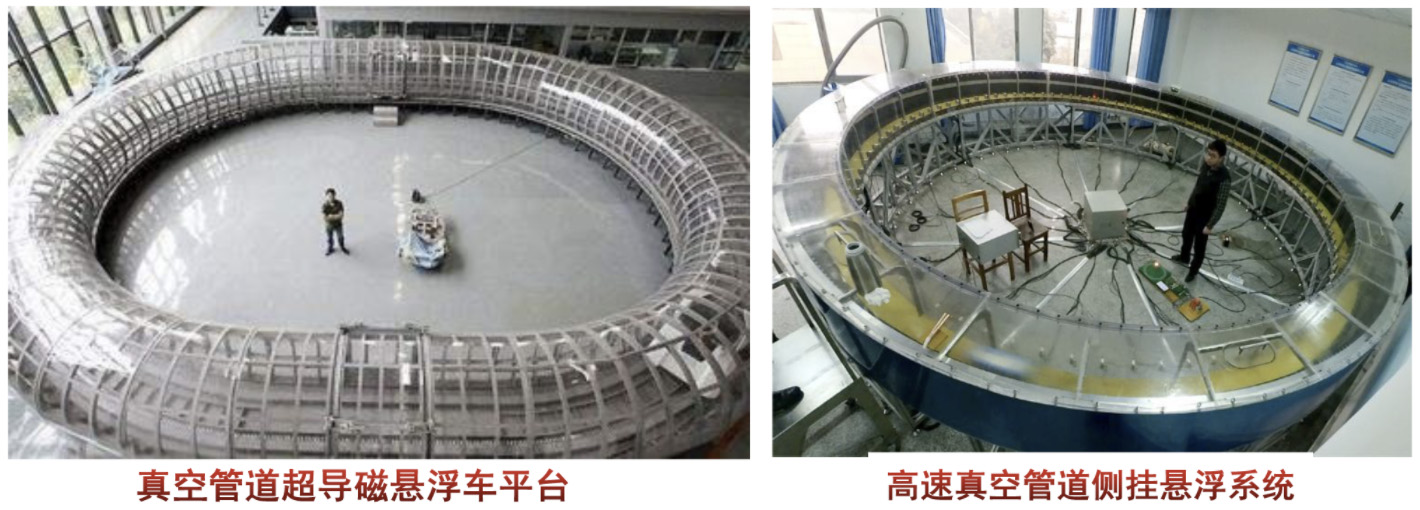

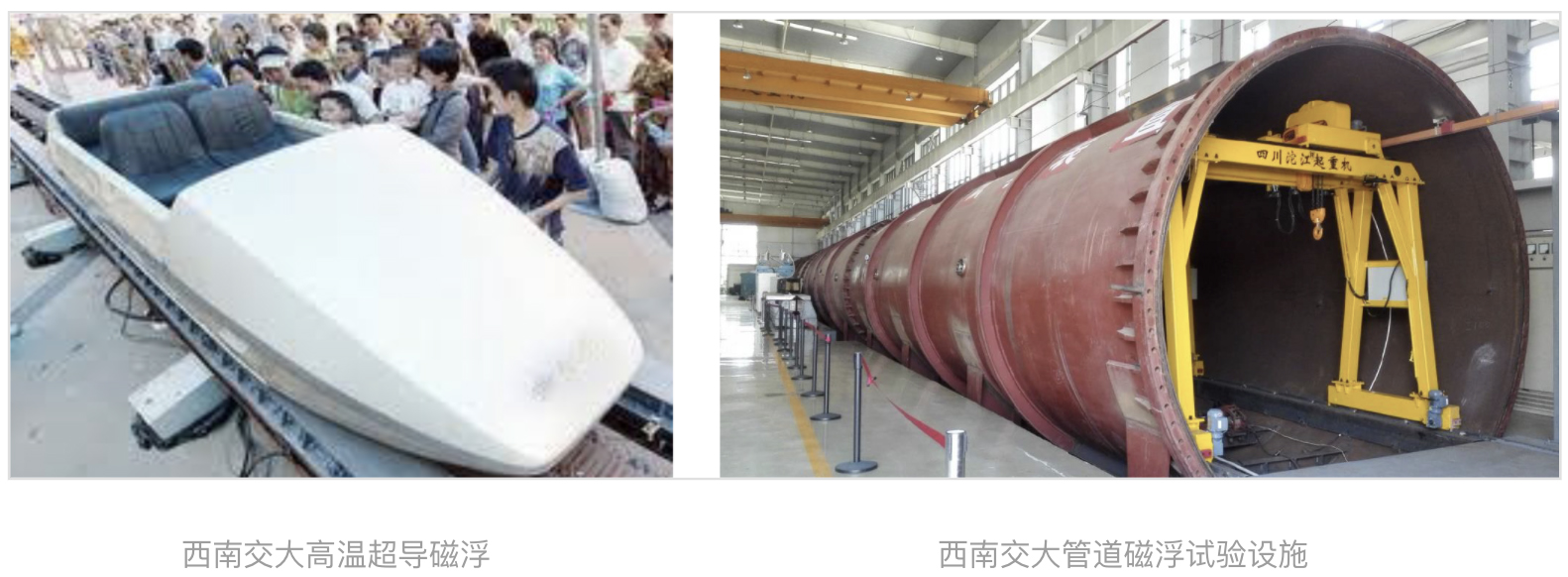

Magplane概念設計， 永磁體電動懸浮技術有可能通過Hyperloop試驗計劃推向應用。目標速度1200km/h以上。 ● 真空管道+超導+永磁 2014年，西南交通大學建成高溫超導磁浮環形試驗線并完成調試。 2016年1月，西南交通大學研制成真空管道高溫超導側掛懸浮試驗系統。
四、展望 1、5-10年內我國高速（600km/h）和中速(160-200km/h)磁浮工程化技術將取得顯著進步； 2、中低速磁浮（100-160km/h）系統未來研究重點為：降噪、提速、減重和提升可靠性、經濟性； 3、160-200km/h中速磁浮有可能在我國城市、城郊和區域交通中推廣應用，有利于提高城市公交旅行速度； 4、10年內日本超導高速磁浮(505km/h)的運營，將改變地面高速交通國際競爭格局； 5、我國高速磁浮發展的“十四五”重點是建設一條驗證600km/h常導磁浮系統的工程試驗線或示范線。 6、15年后有可能通過低真空管道磁浮使地面交通進入600km/h以上速度級時代。
《磁浮交通技術應用與發展趨勢》 林國斌 國家磁浮交通工程技術研究中心/研究員 |
