【552監測網】第111期 滬通長江大橋主橋施工關鍵技術

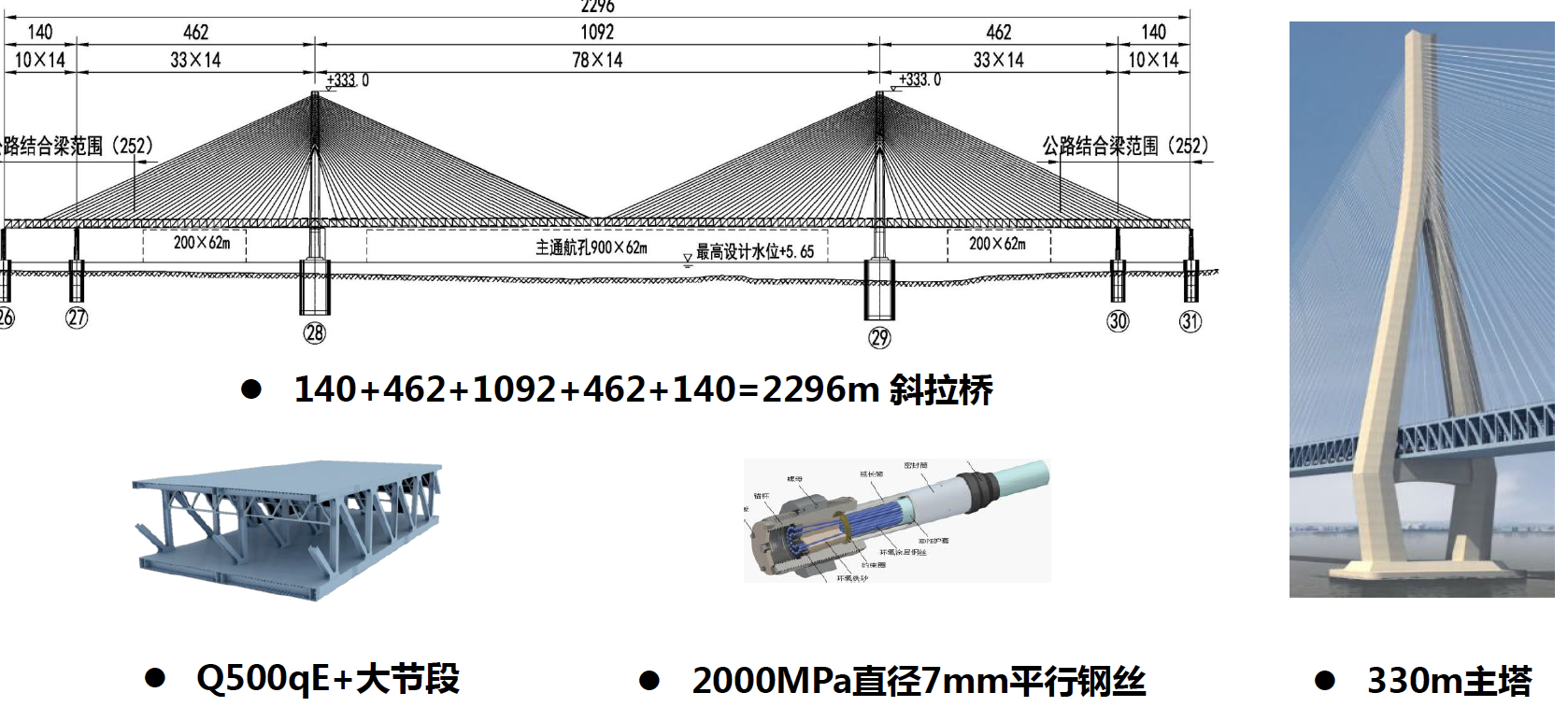

 52監測網專家報告分享-第111期 《滬蘇通長江公鐵大橋主航道橋施工關鍵技術》 李軍堂 中鐵大橋局集團有限公司 目錄 一、 工程概況 二、 技術特點 三、 施工關鍵技術 四、 結語 內容介紹 一、 工程概況 橋型、地質水文

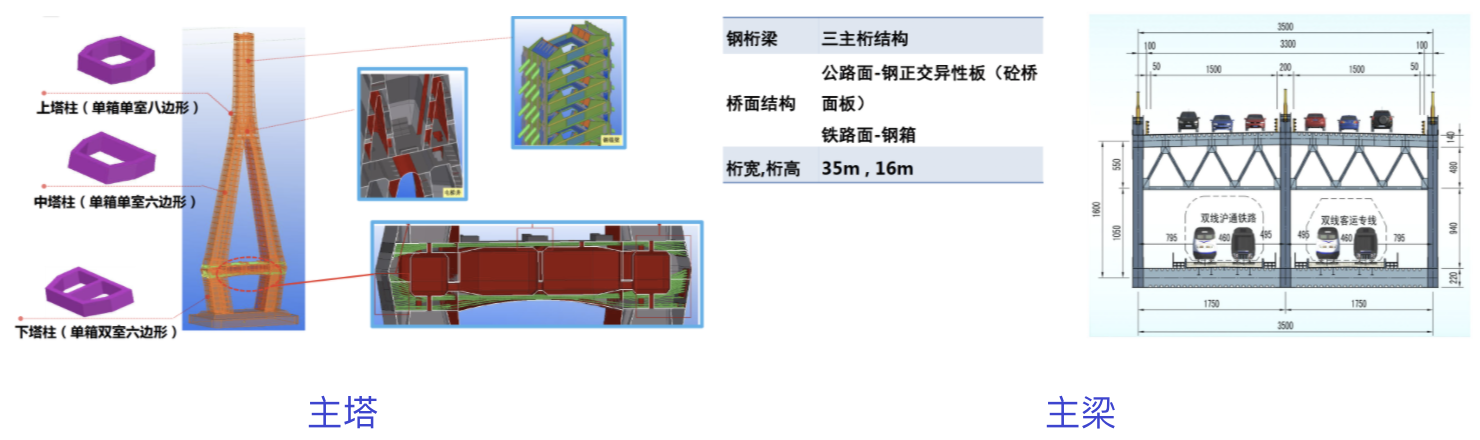

主航道橋

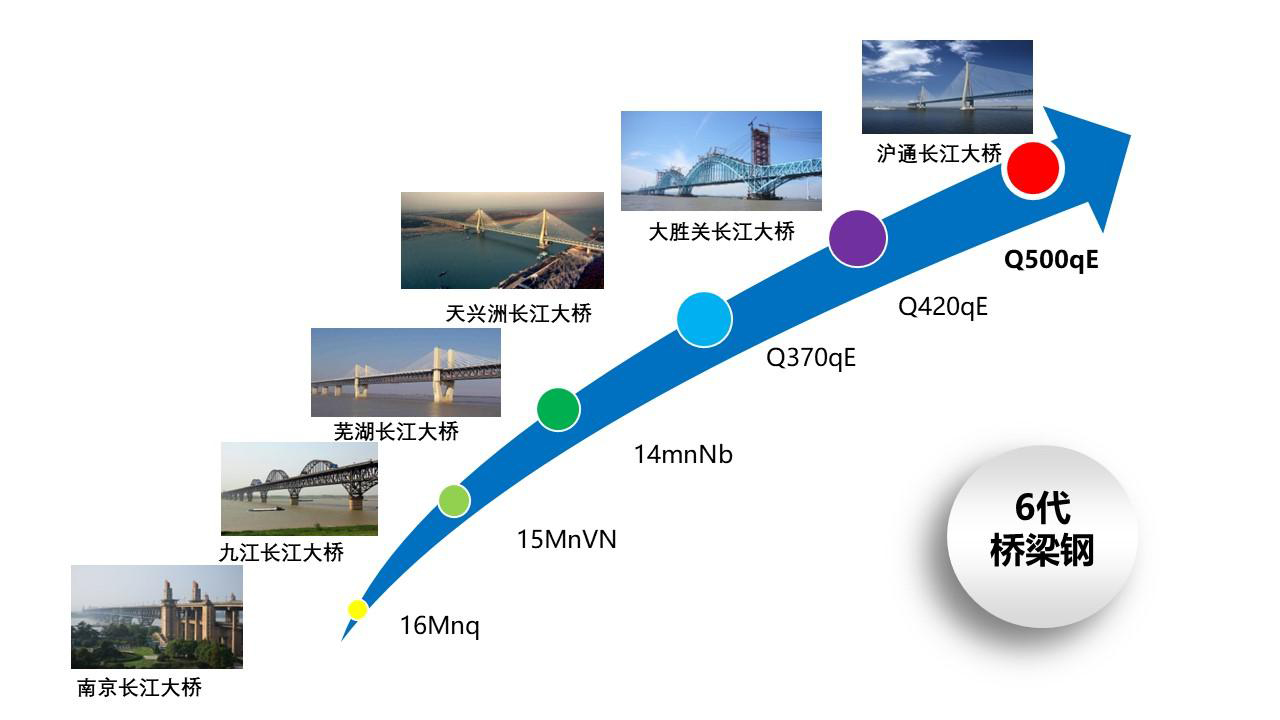

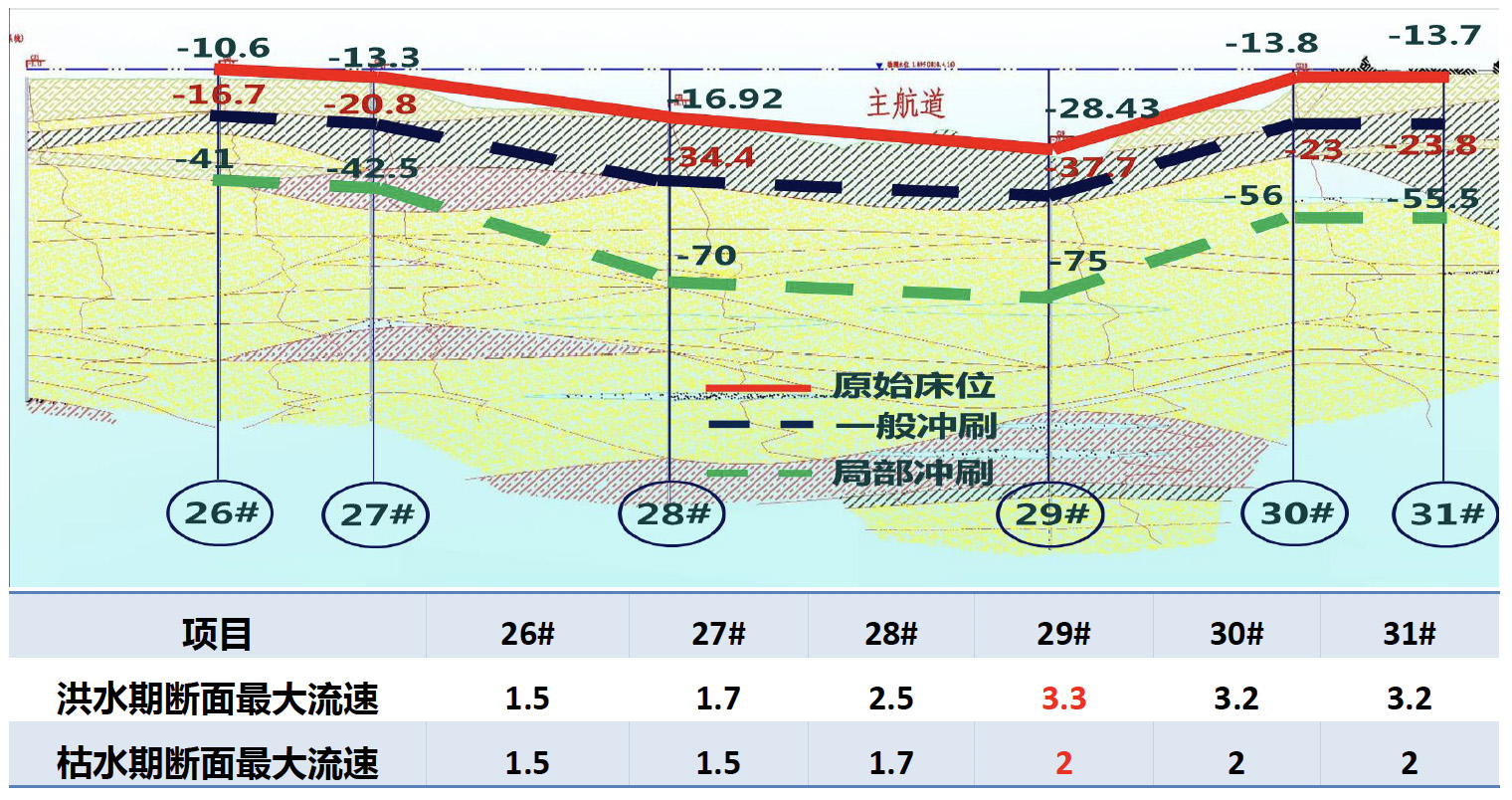

水文及沖刷條件 二、技術特點 新材料、新結構、新裝備、新技術 主要技術特點 新工藝 ? 巨型鋼沉井整體制造、出塢、浮運新技術。 ? 大直徑鋼樁錨碇系統及液壓千斤頂多向快速定位新技術。 ? 兩節間鋼桁梁整體制造、下河、安裝技術。 新材料、新結構 ? Q500qE高強度橋梁鋼。 ? 2000Mpa，Ф7mm的平行鋼絲斜拉索。 ? 主橋鋼梁采用新型箱桁組合桁架結構。
新設備 ? 1800mm超大位移量軌道伸縮調節器. ? 1800t架梁吊機。 新工藝

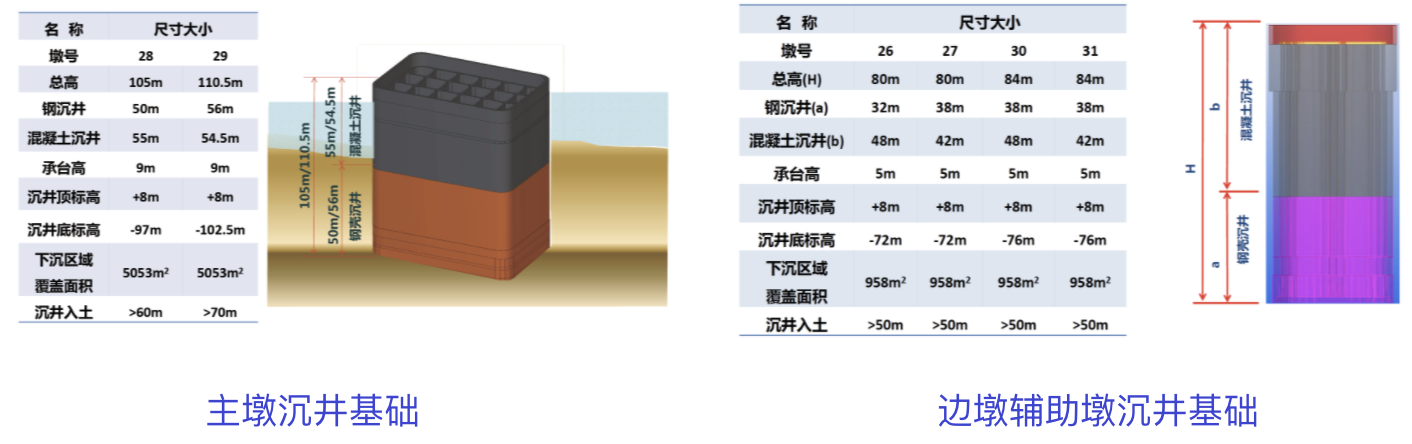

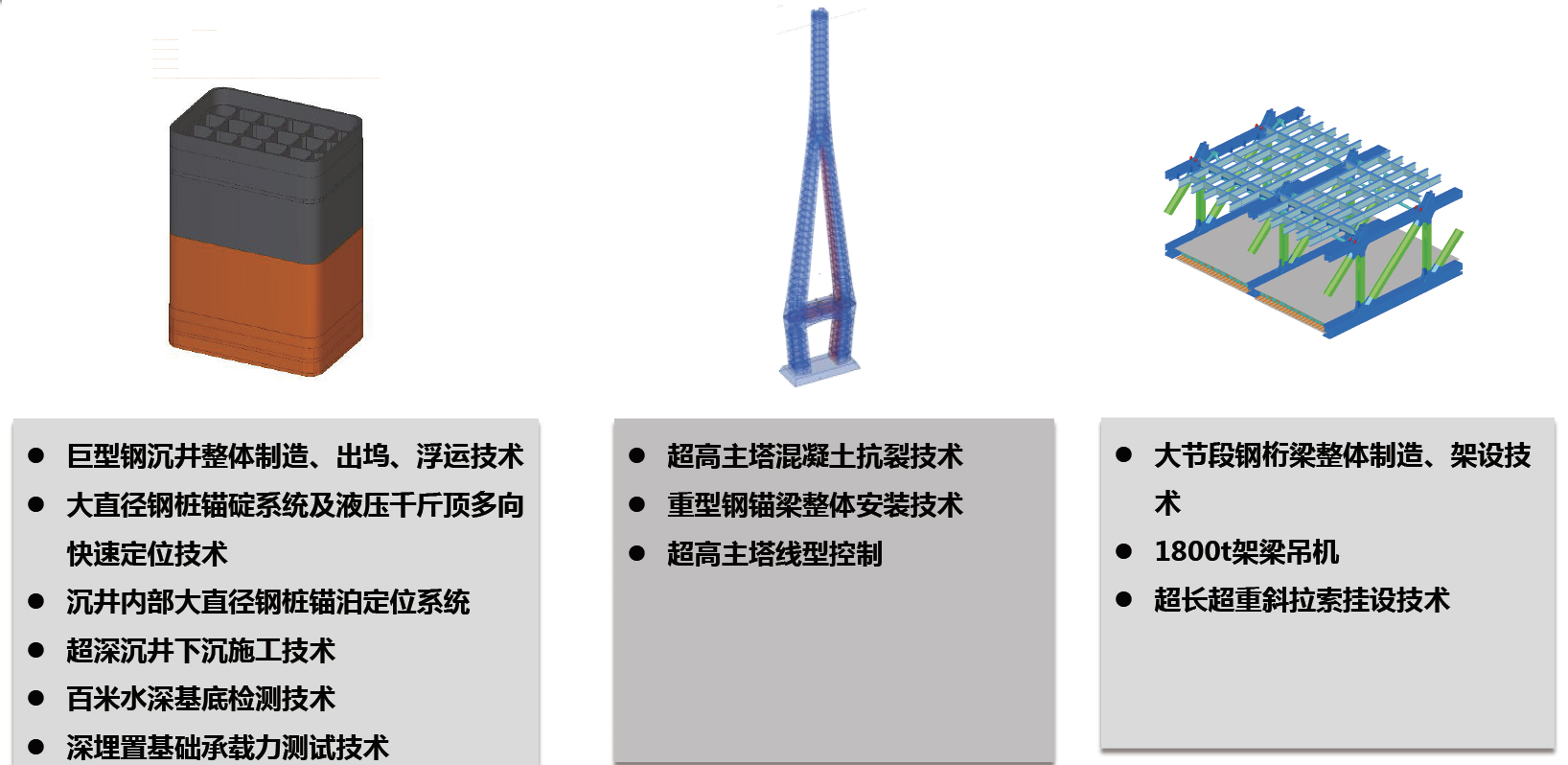

三、施工關鍵技術 沉井、主塔、鋼梁、斜拉索施工 沉井施工——巨型鋼沉井整體制造、出塢、浮運技術

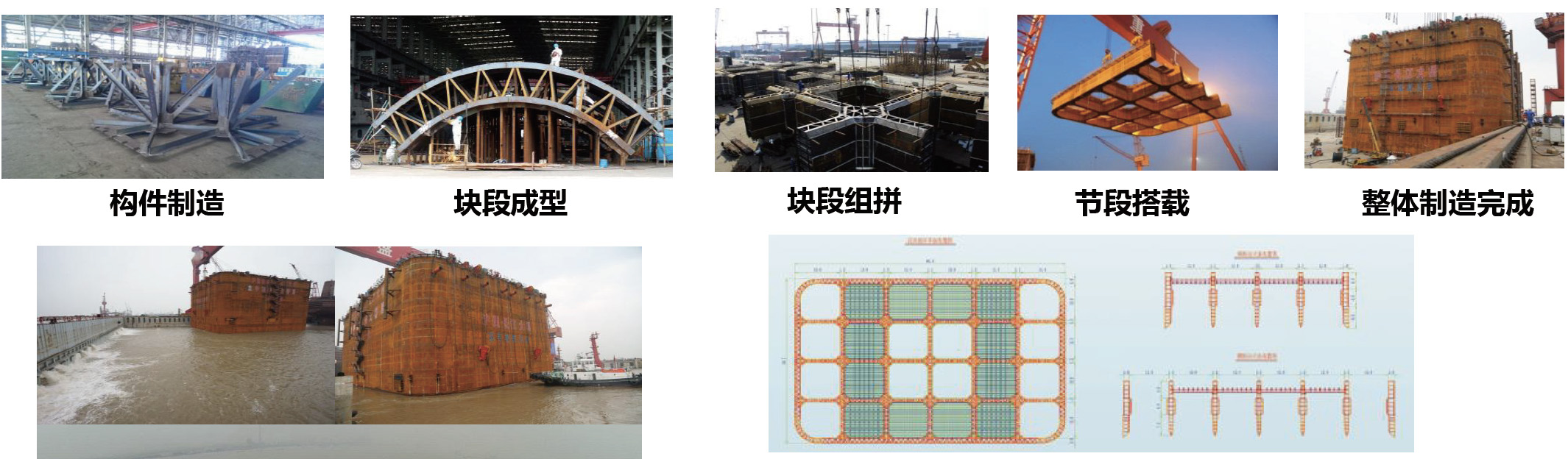

? 28#墩---豎向分7節 、平面分35個單元塊制造，共計245 塊，總重量約8992t。 ? 29#墩---豎向分9節 、平面分35個單元塊制造，共計315 塊，總重量約11259t。 主要技術特點 工廠化制造，保證沉井加工質量；跟錨碇系統同步作業，節約工期；減少大量現場接高工作量，費用低，工期快；通過助浮措施，解決出塢問題，減少浮運阻力，減少航道風險

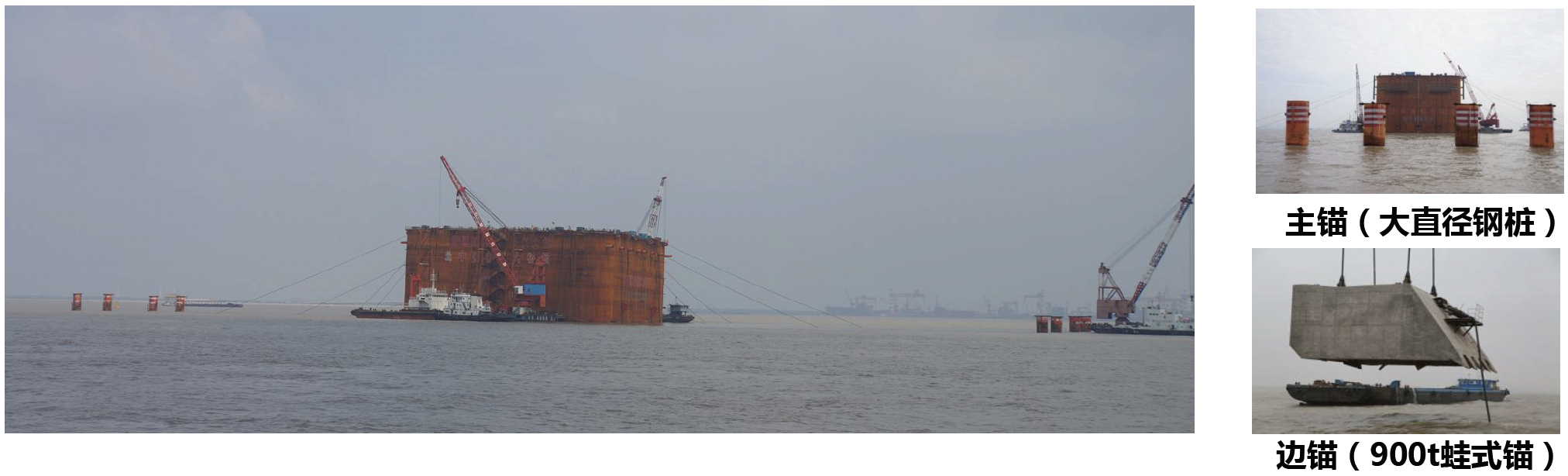

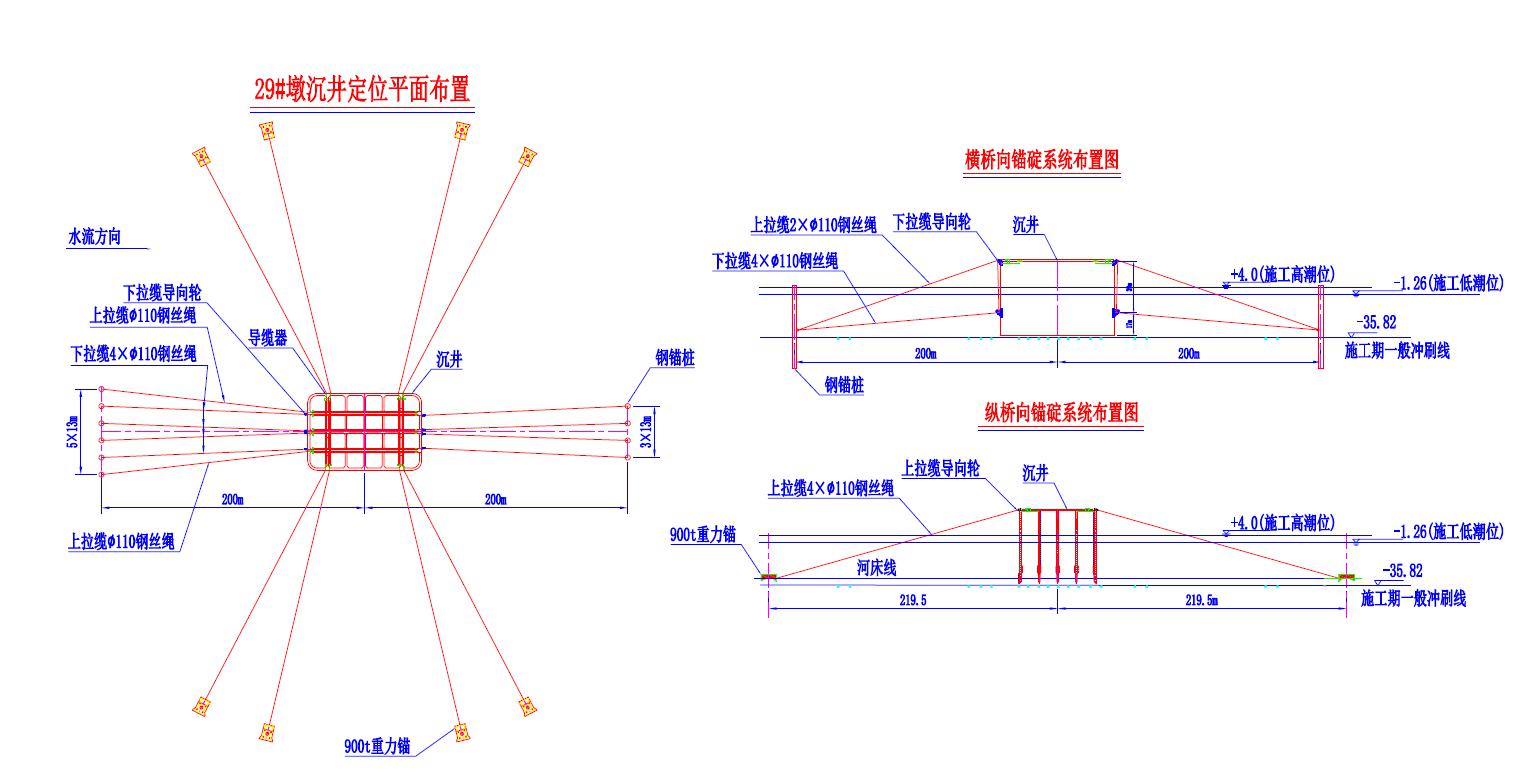

? 鋼沉井在船廠分單元制造，在船塢里組拼成整體，整體浮運至墩位。出塢過程中，采用了封閉部分井孔、氣壓增浮的方法，減小鋼沉井的吃水深度以及浮運阻力，減小整體浮運的難度。 沉井施工——大直徑鋼樁錨碇系統及連續千斤頂多向同步快速定位技術
? 滬通長江大橋主墩沉井定位最大流速達到2.5m/s,28#墩最大水流力達到694t，29#墩最大水流力達到960t，單個鋼樁和重力錨分別能提供300t的水平力。不僅為精確定位鋼沉井提供了保障，還避免了長江上構造物橫水流擺動的難題。

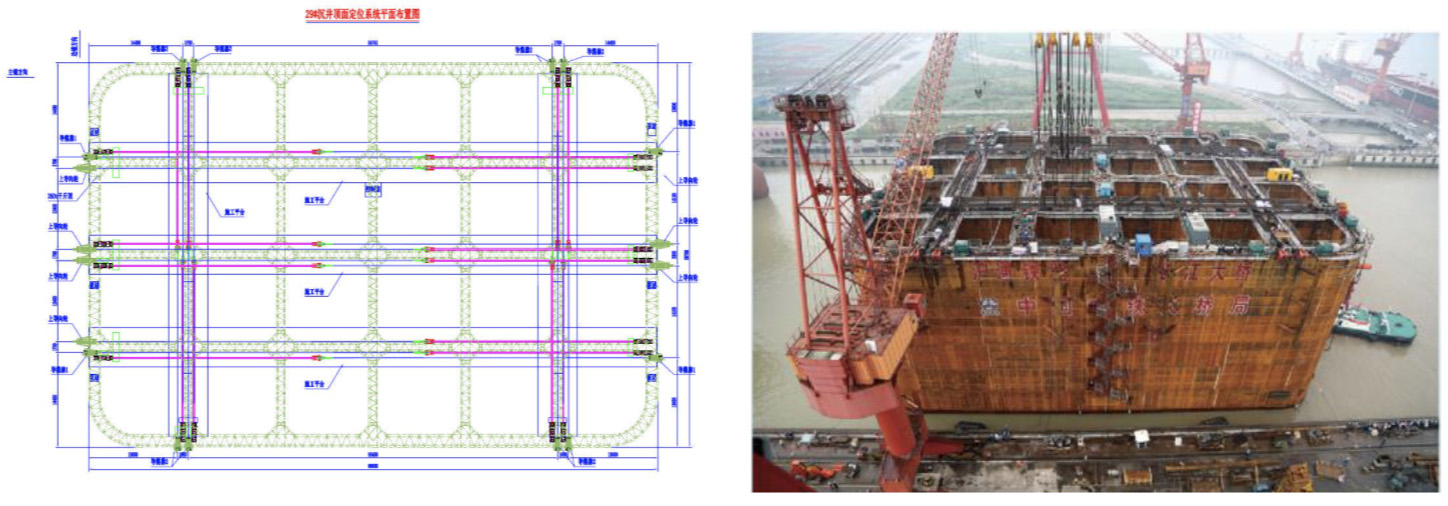

定位收緊系統布置在沉井表面，拉纜采用縱橫交錯布置形式。

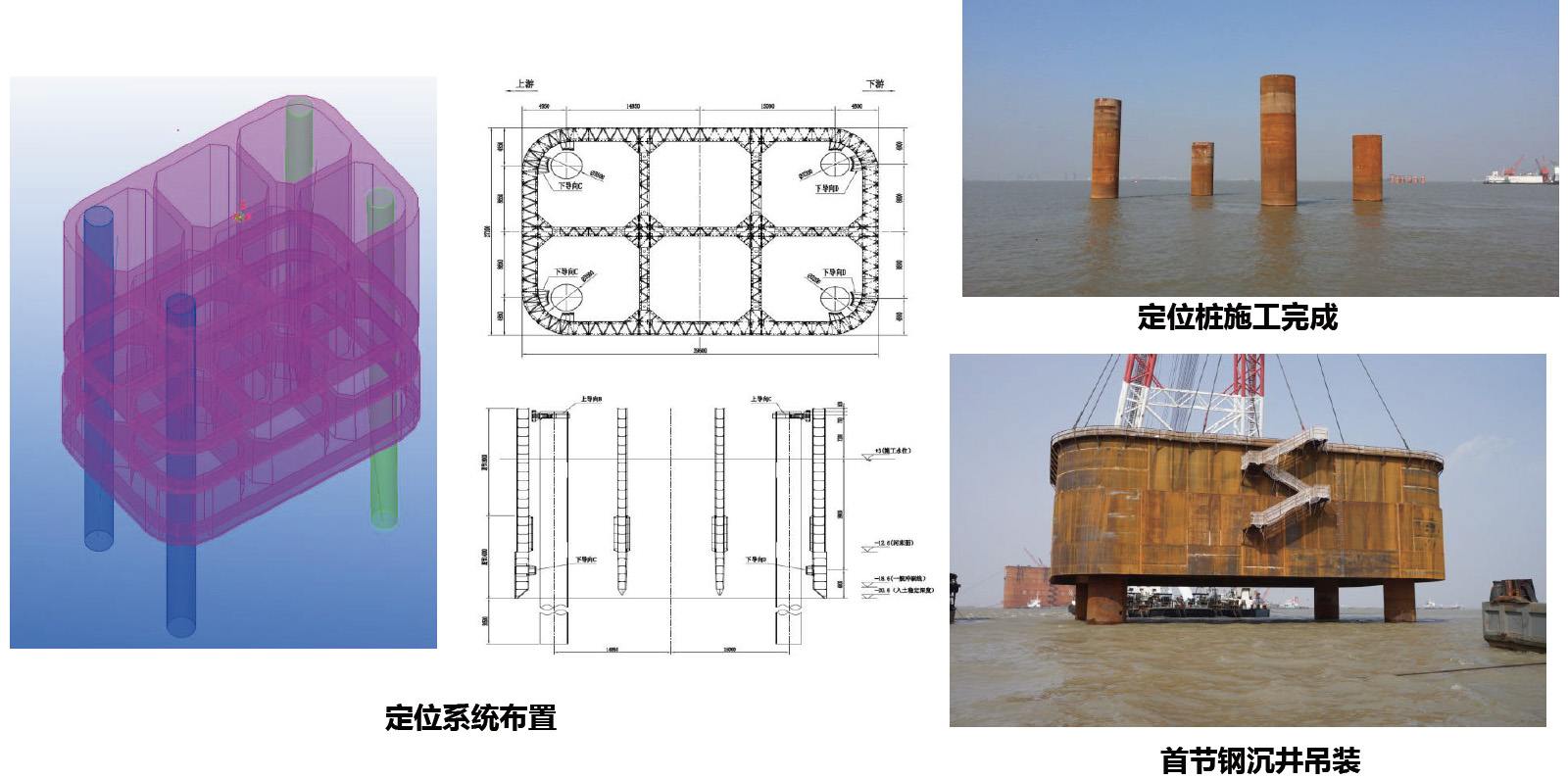

主要技術特點 1.采用大直徑鋼樁，施工方便，受力明確，便于倒用，費用低 2.鋼樁上錨固點位置可調，充分依靠樁周土抗力來提供水平力和上拔力，并大大減少樁身結構的彎矩 3.主錨采用上下兩層設計，增大沉井定位系統剛度，受力合理 4.采用多臺350t千斤頂，實現快速多向同步定位，費用低 5.鋼絲繩防扭轉措施，避免鋼絲繩扭轉，從而確保鋼絞線不扭轉 沉井施工——沉井內部大直徑鋼樁定位技術
主要技術特點

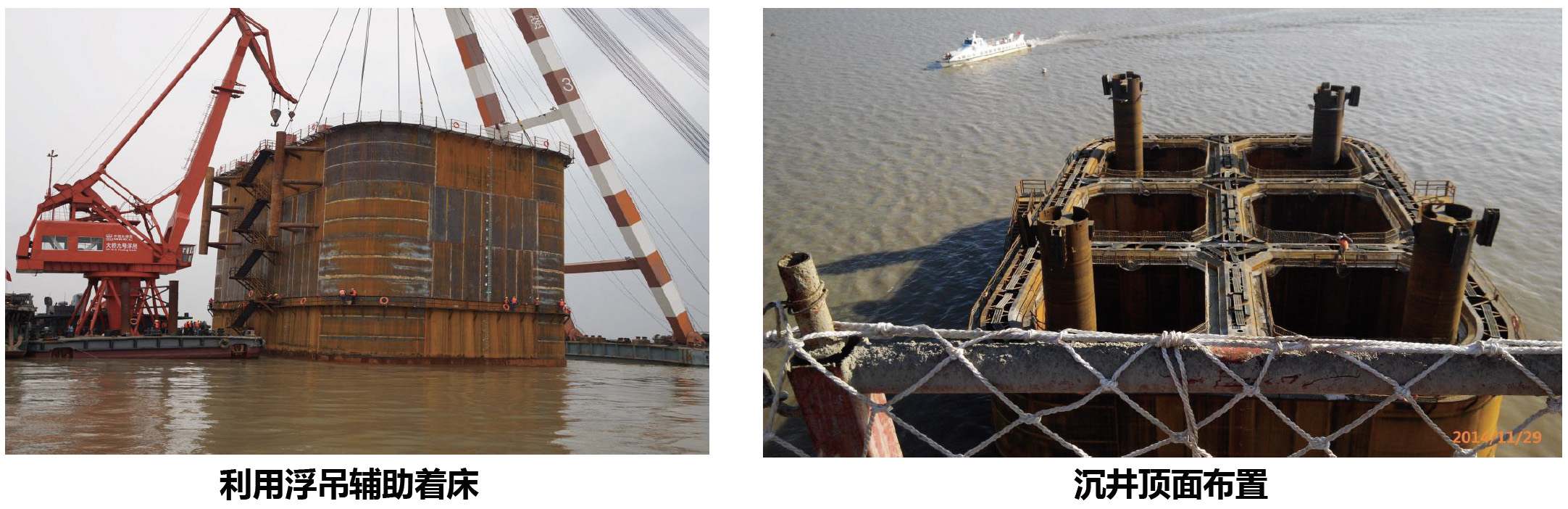

1.內部大直徑鋼樁定位，施工方便，便于倒用，費用低，不占用沉井外水域，下沉初期的安全防護 2.采用上下兩層導向裝置，上導向可調，下導向限位，調整平面位置簡單高效。 3.采用浮吊輔助著床，利用浮吊起吊能力，提前加載，在平潮期，實現快速下沉著床 沉井施工——超深沉井下沉施工技術

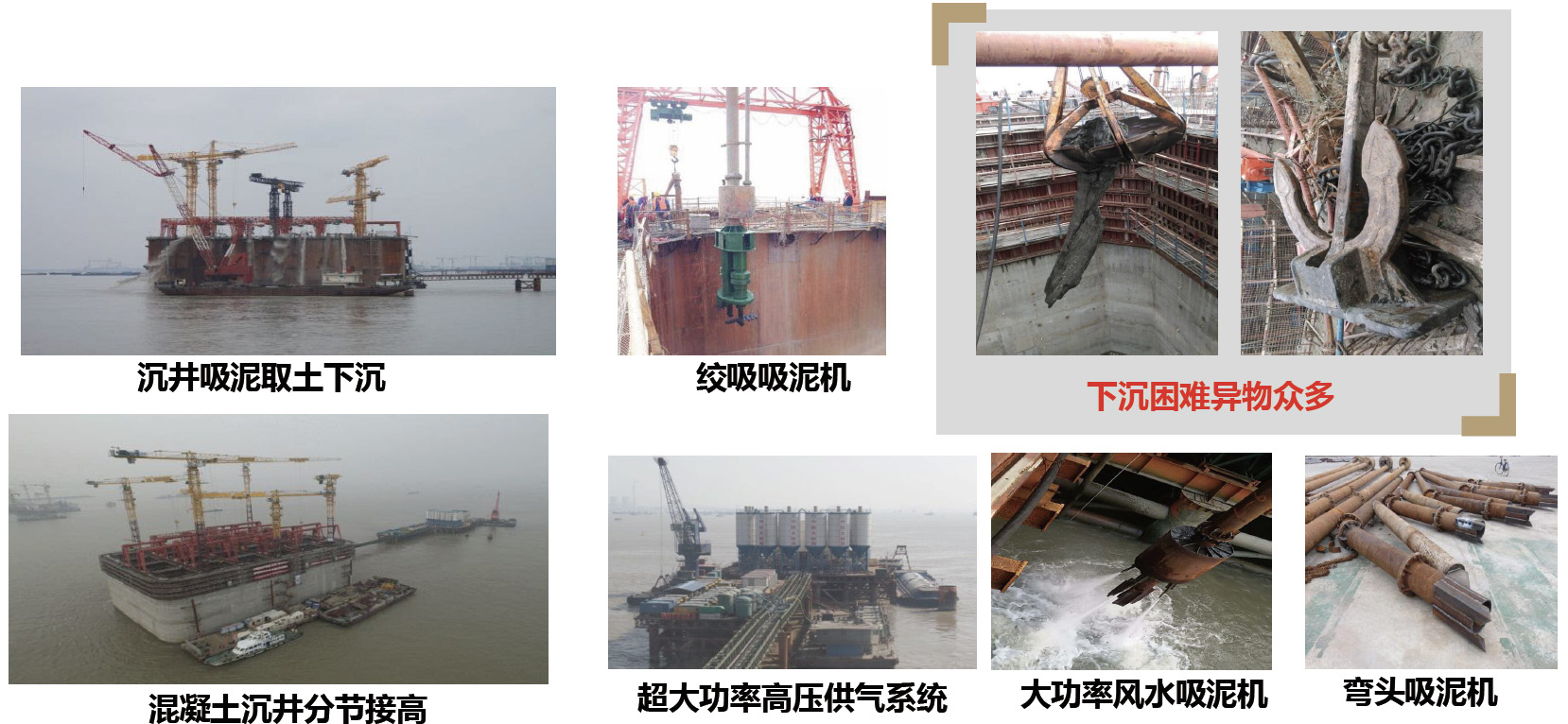

主墩沉井下沉深度最大達到70m，采用了分節接高下沉的施工方法。 沉井施工——百米水深基底檢測技術

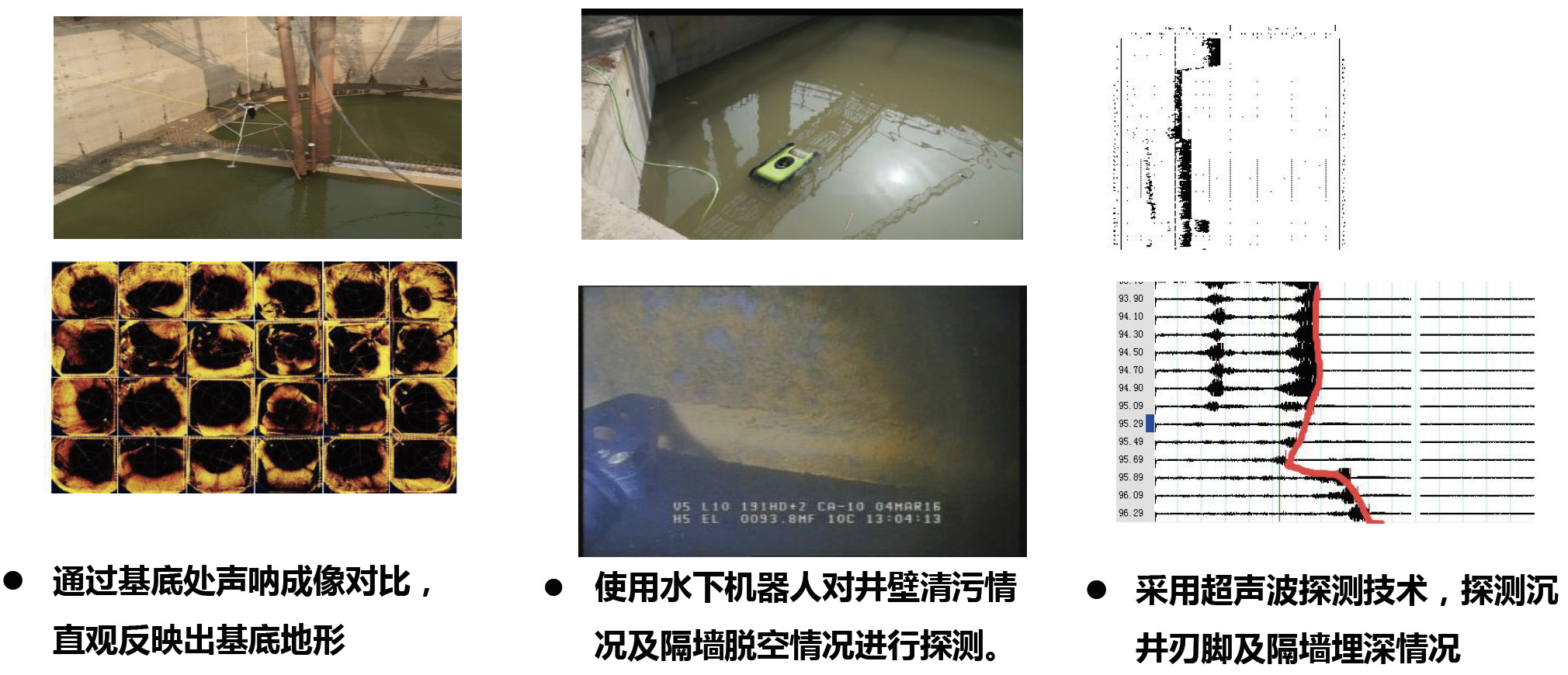

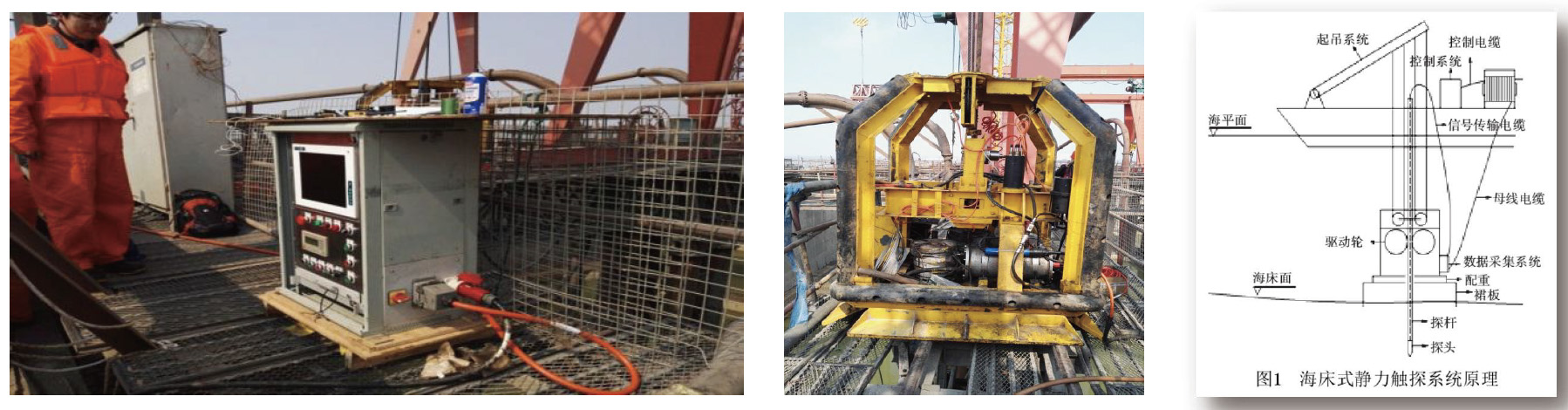

通過海床式靜力觸探（CPT）系統探測儀，探測超100米水深下地基土性質，準確的反映出基底浮土厚度及原狀土性質，初步判定基底承載力。 沉井施工——深埋置基礎承載力測試技術-荷載箱

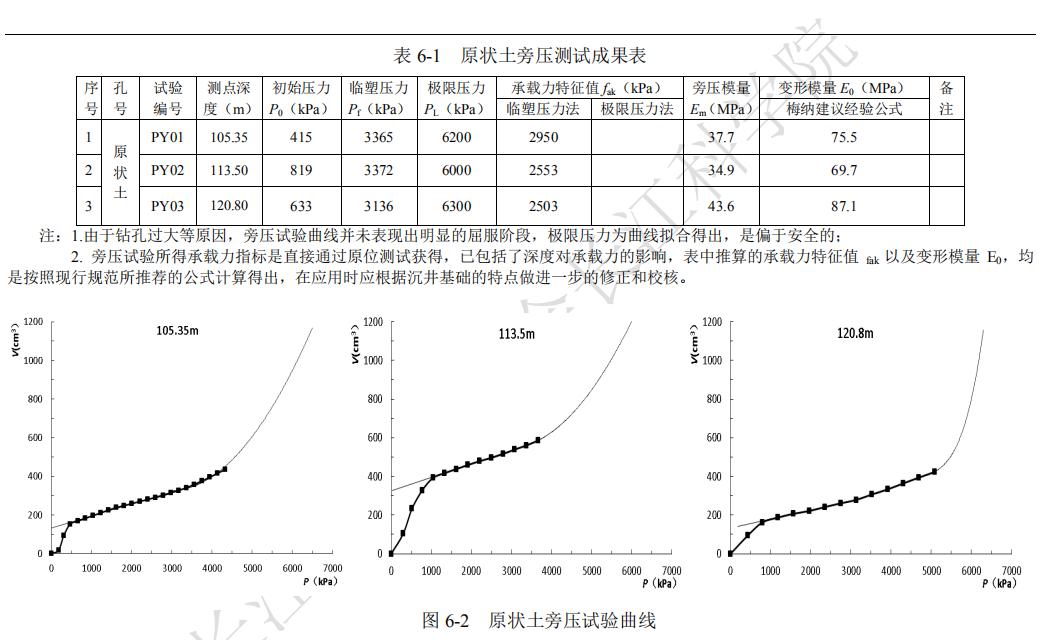

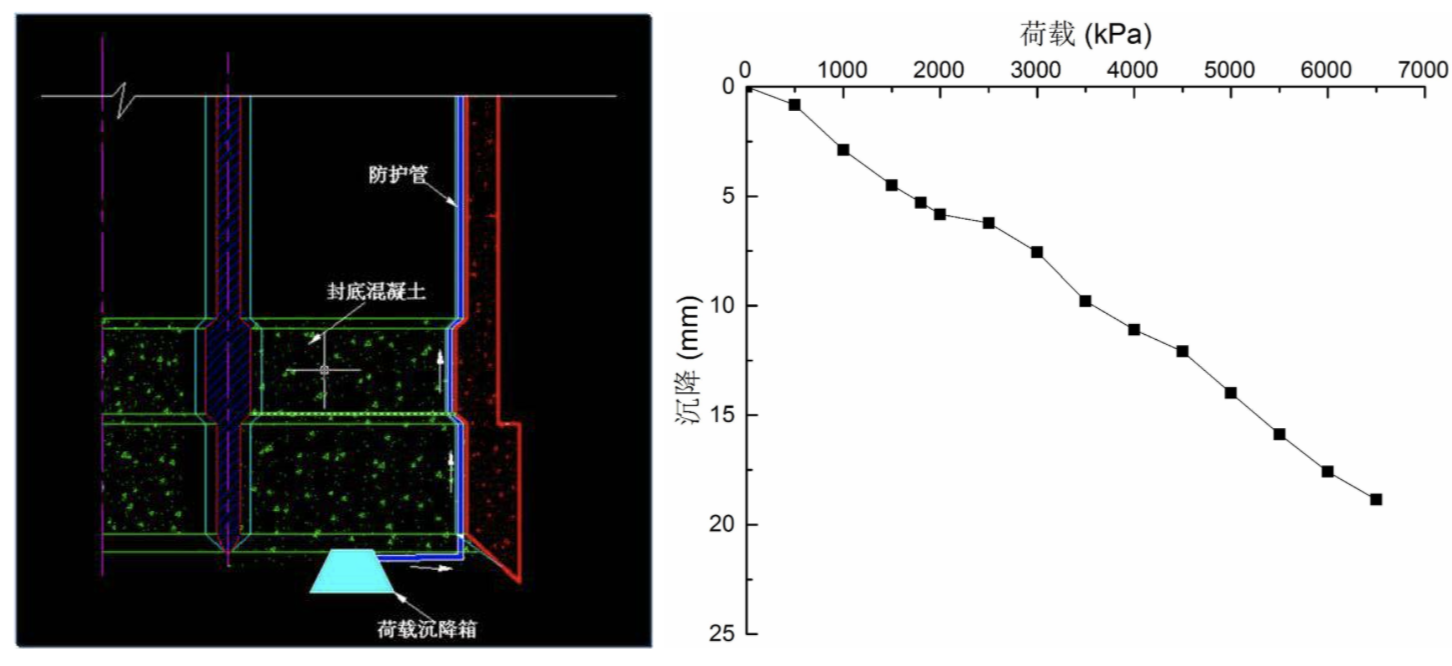

在28、29號墩利用深厚土層高壓防水自穩型荷載裝置（荷載箱）進行現場測試，通過測試沉井底部土層的荷載－沉降曲線，獲得土體的承載力特征值。 沉井施工——沉井施工深埋置基礎承載力測試技術--旁壓試驗

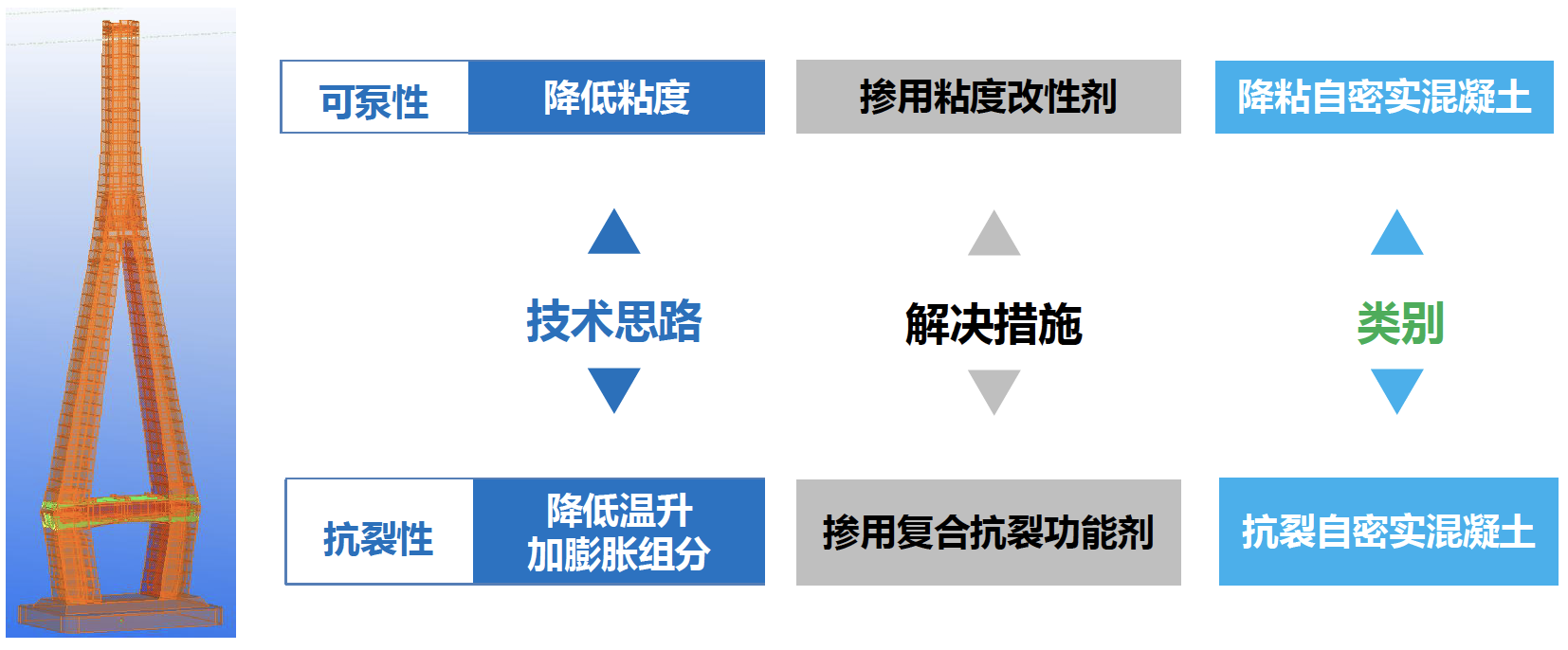

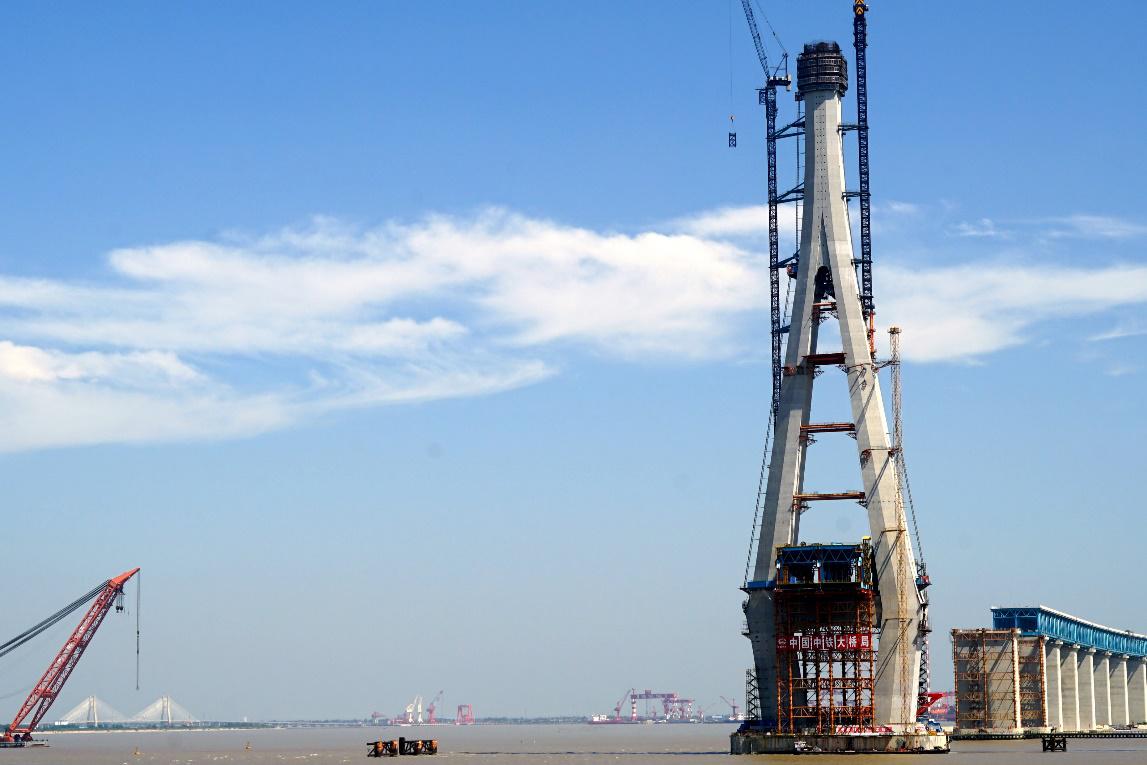

主塔施工——超高混凝土主塔抗裂技術

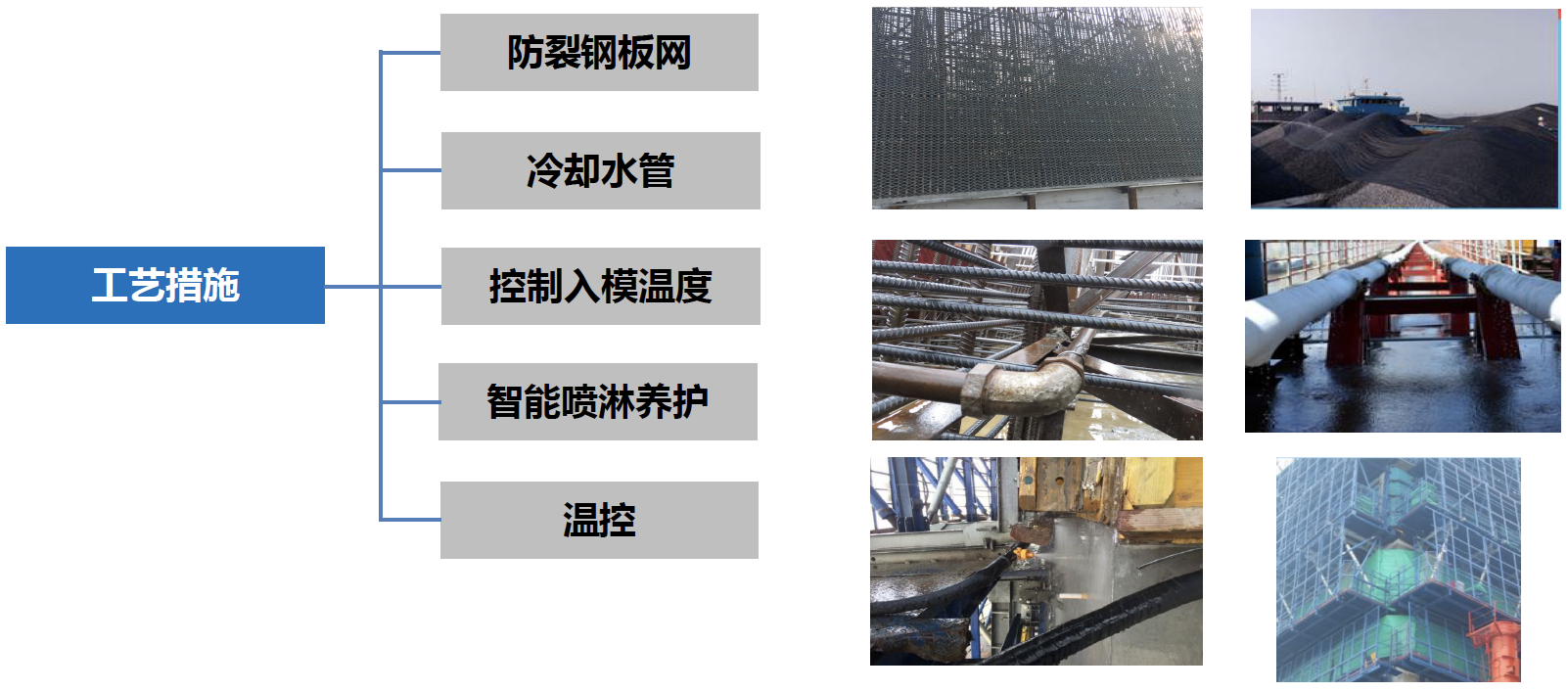

主塔施工——超高混凝土主塔抗裂技術——工藝措施
主塔施工——超高主塔線型控制

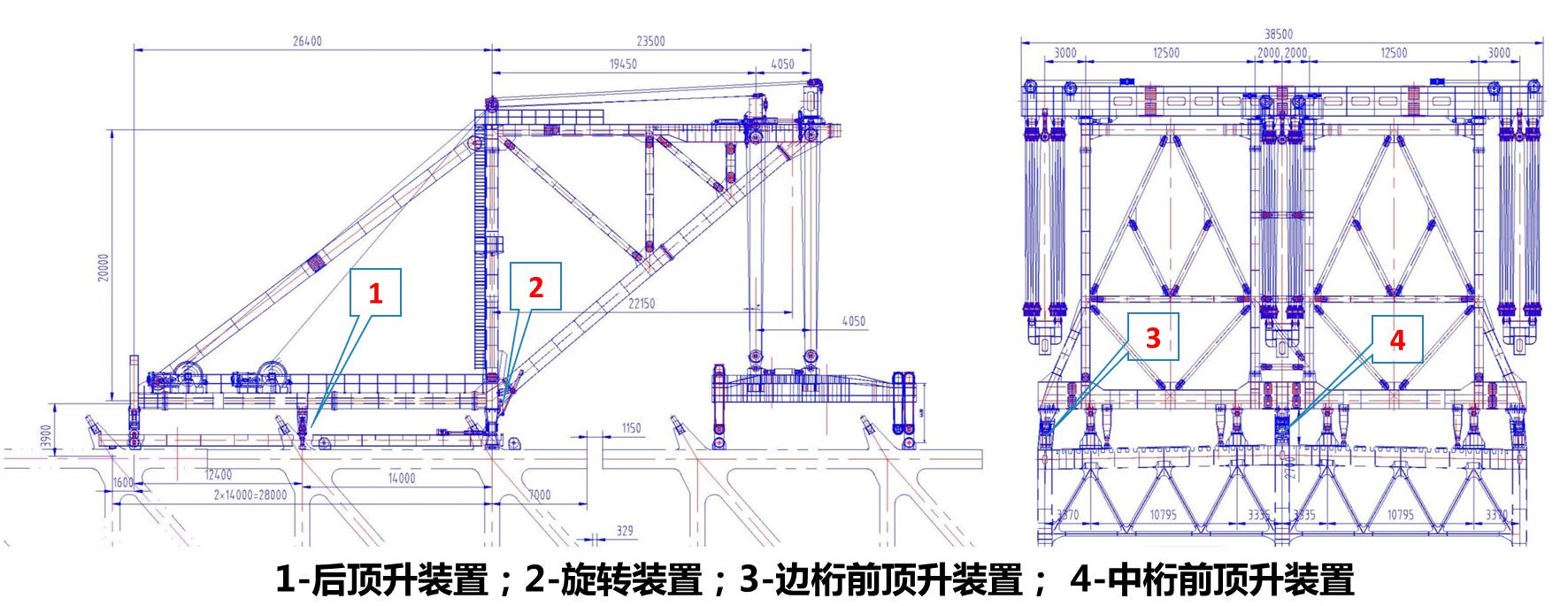

超高塔測量工藝研究 影響因素 ? 塔高度330m； ? 日照、風等外部環境； ? 塔梁同步，工序交叉作業影響大。 解決辦法 提出“采用絕對控制與相對控制分階段測量”思路，采用“全站儀天頂投點+全站儀短距極坐標測量+交會”法，解決超高塔精密定位測量的難題。 主塔施工——重型鋼錨梁整體安裝技術 ? 上塔柱施工主要采用2700t.m和1500t.m塔吊 鋼梁施工——大節段鋼桁梁整體制造、架設技術（鋼梁制造） ? 廠內半長線法3+1匹配制造，核心控制制造、拼裝誤差及焊接變形下桁寬、三桁節點里程差、預拱度。 ? 鋼梁出廠前標定重心位置 ? 模塊車馱運滾裝上船 對接難度：：主梁剛度大，合龍口調整困難；已架梁段與待架梁段變形協調不一致。 對接順序：中桁下弦→邊桁下弦→斜桿→邊桁上弦→中桁上弦→鐵路橋面板→公路橋面板 ? 下弦對接：中桁下弦桿僅利用架梁吊機調整狀態，邊桁下弦桿對接不需要額外調節措施 ? 斜桿對接： 上弦桿對拉邊桁100t/中桁110t 、已架梁端的中/邊桁斜桿向待架方向拉5.5t/5.5t ? 邊桁上弦對接：法向?qū)呰?9t、中桁60t，且上弦水平對拉卸載中桁至60t，邊桁完全卸載。 ? 中桁上弦對接：法向?qū)?0t，水平對拉110t。 新設備——1800t架梁吊機
關鍵點： ? 組裝式模塊化結構，可重復利用 ? 三角形上吊點，更易調整姿態 ? 恒定中支點反力 ? 不影響后面掛索 ? 縱向移動、橫向微調 自動化檢測各吊點反力和中支點力反力，以及鋼梁姿態，動態調整兩側不平衡重，確保架梁安全！ 斜拉索施工——超長超重斜拉索掛設技術 ? 梁端張拉：研發了梁端反壓系統，最大壓力達300t。 ? 塔端張拉：多頂同步張拉控制系統。 ? 斜拉索上橋：公路面設計專用吊架，輔助斜拉索上橋。 四、結語 ◎ 沉井基礎承載力大、剛度大、抗震性好、防船撞能力強，仍為重載大跨度橋梁基礎之優勢選擇； ◎ 沉井將會向整體化、預制化、復合化（與樁或管柱的復合）的方向發展； ◎ 鋼沉井整體制造、出塢、浮運新技術以及大直徑鋼樁錨碇系統及液壓千斤頂多向快速定位技術將促進沉井技術的發展； ◎ 深水深埋基礎原位承載力探測技術的發展將給規范的修訂提供依據； ◎ 大跨鋼梁的大節段整體制造架設乃至整孔焊接制造架設，是鋼梁設計和施工的發展方向； ◎ 新材料、新設備、新結構、新工藝將促進橋梁設計、建造新技術的進步，四者間相互促進。
《滬蘇通長江公鐵大橋主航道橋施工關鍵技術》 李軍堂 中鐵大橋局集團有限公司 注：本文僅供個人研學交流，版權歸原作者所有 |
