【52監測網】第106期 矩形頂管“綠色、安全、環保”建設地下工程

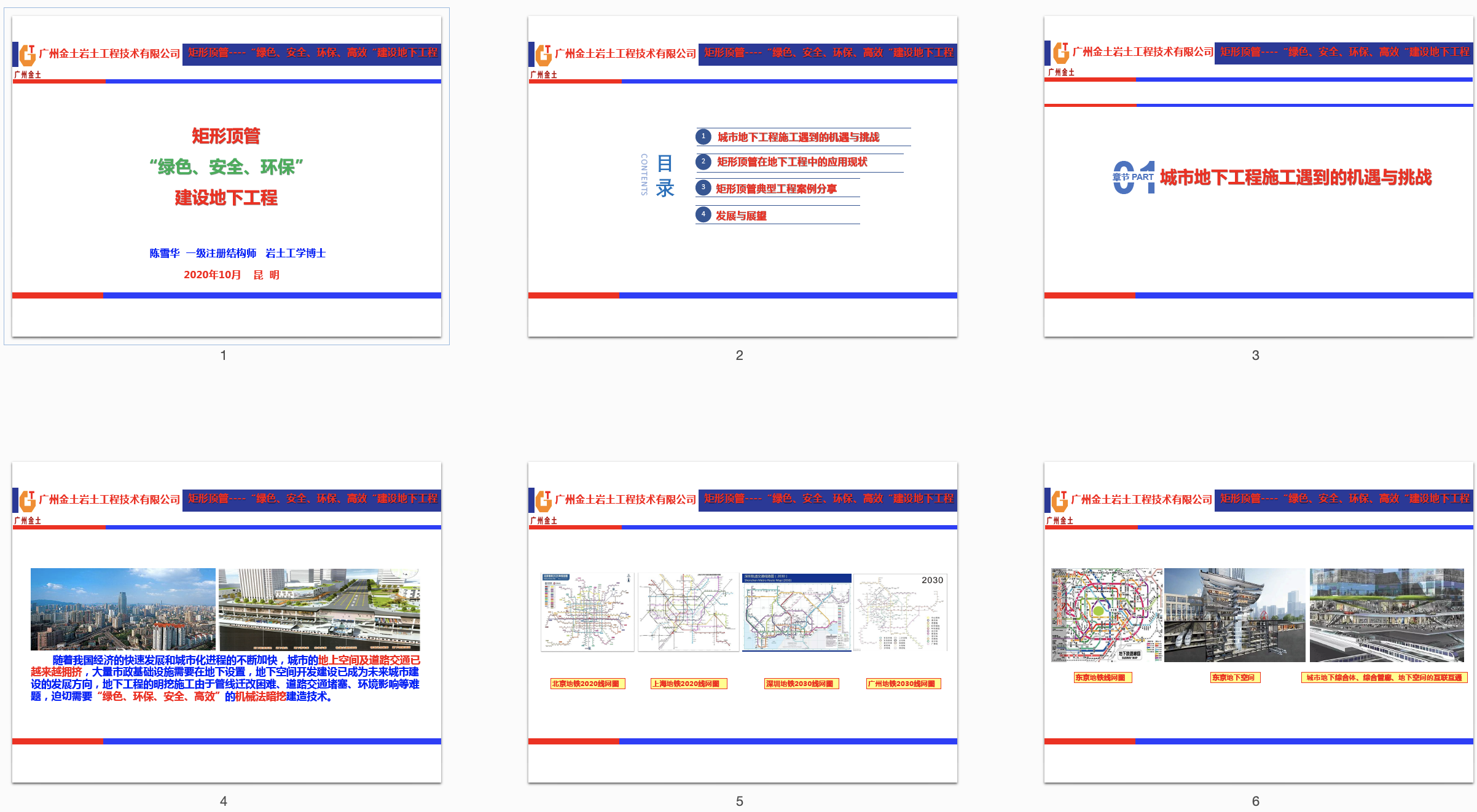

 52監測網專家報告分享-第106期 《矩形頂管“綠色、安全、環保”建設地下工程》 陳雪華 廣州金土巖土工程技術有限公司/巖土工學博士 隨著我國經濟的快速發展和城市化進程的不斷加快，城市的地上空間及道路交通已越來越擁擠，大量市政基礎設施需要在地下設置，地下空間開發建設已成為未來城市建設的發展方向，地下工程的明挖施工由于管線遷改困難、道路交通堵塞、環境影響等難題，迫切需要“綠色、環保、安全、高效”的機械法暗挖建造技術。
城市地下工程施工遇到的機遇與挑戰
地下工程建設中經常遇到的困難節點： ◇ 淺埋暗挖較難實施、明挖支護造價倒掛； ◇ 征地拆遷困難地段； ◇ 下穿地面交通節點，城市立交下方； ◇ 下穿管線眾多且復雜地段； ◇ 下穿過河段（水源保護、泄洪、通航等要求） ◇ 上跨地鐵區間或地鐵地鐵保護區 ◇ 穿越高速公路、鐵路、城市主干道 ◇ 老城區、建成區大開挖困難地段等 明挖法：封閉交通、拆遷管線；土方挖填外運、基坑支護和止水費用高。 淺埋暗挖法：施工速度慢，安全性低，地面沉降不可控； 矩形頂管法：通過開挖面水土壓力平衡，對土體擾動小，廢棄工程少，土方開挖最少。

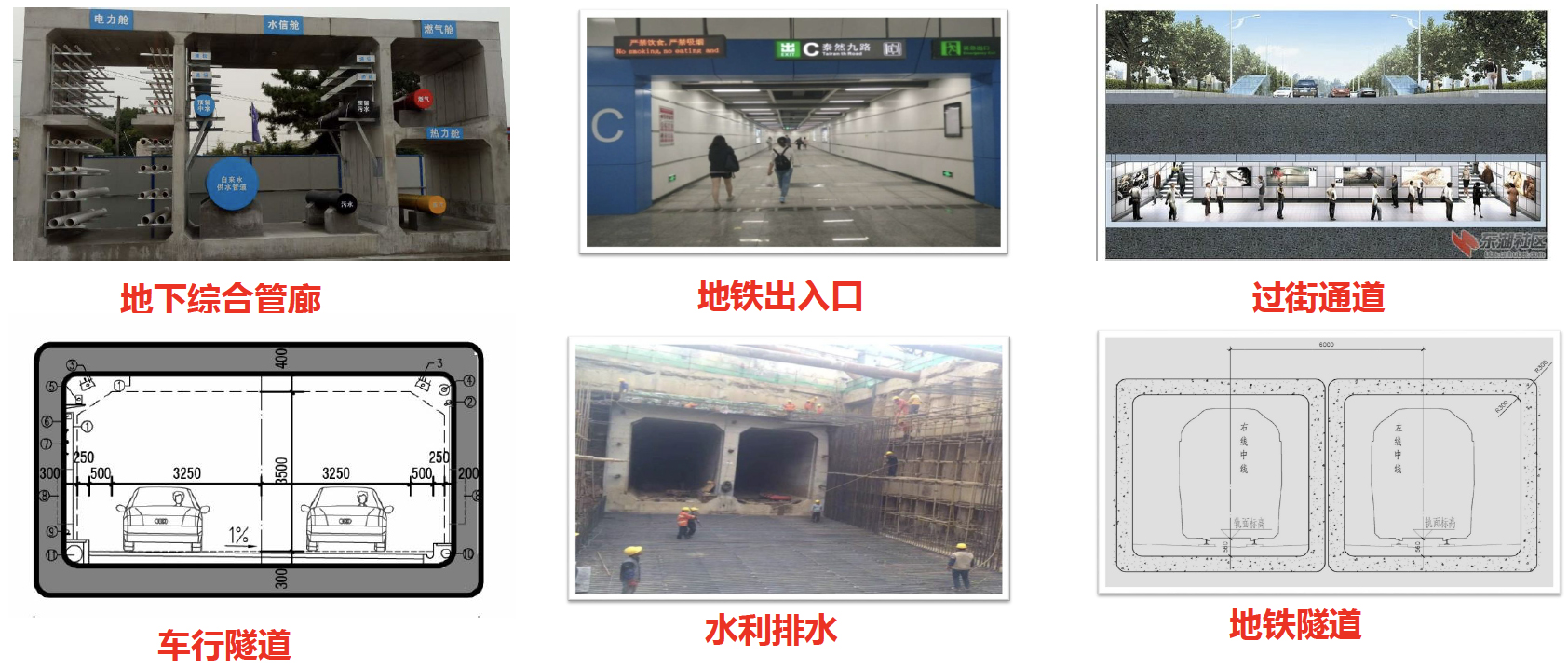

矩形頂管工法：是采用頂管機邊切削，邊排土，邊頂進，將預制管節逐段向前推進的一種“綠色、環保、安全、高效”的非開挖施工技術，其核心就是高效地將預制管節空間與土地進行地下的空間體積置換，而對管節周邊的地層產生低強度的擾動，對地面建構筑物及地下管線產生可控的擾動或變形。 矩形頂管的應用現狀 普遍應用于地下綜合管廊、地鐵出入口、過街通道、車行隧道、水利排水、地鐵隧道等。
典型的工程案例分享

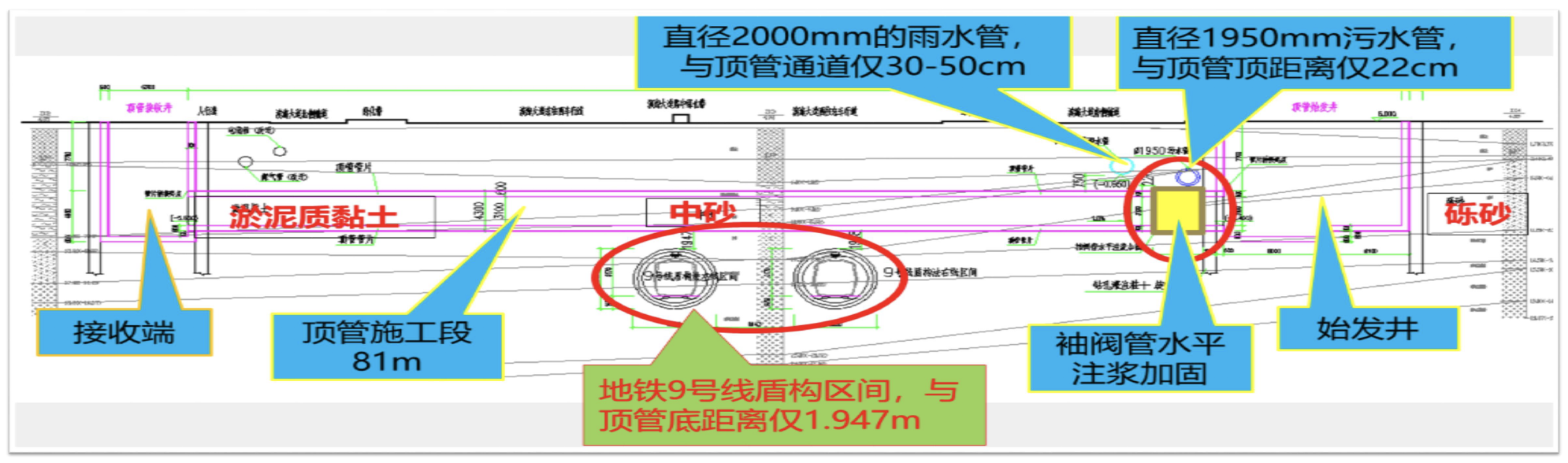

大量管線、繁華道路、上跨地鐵淺埋暗挖困難地段

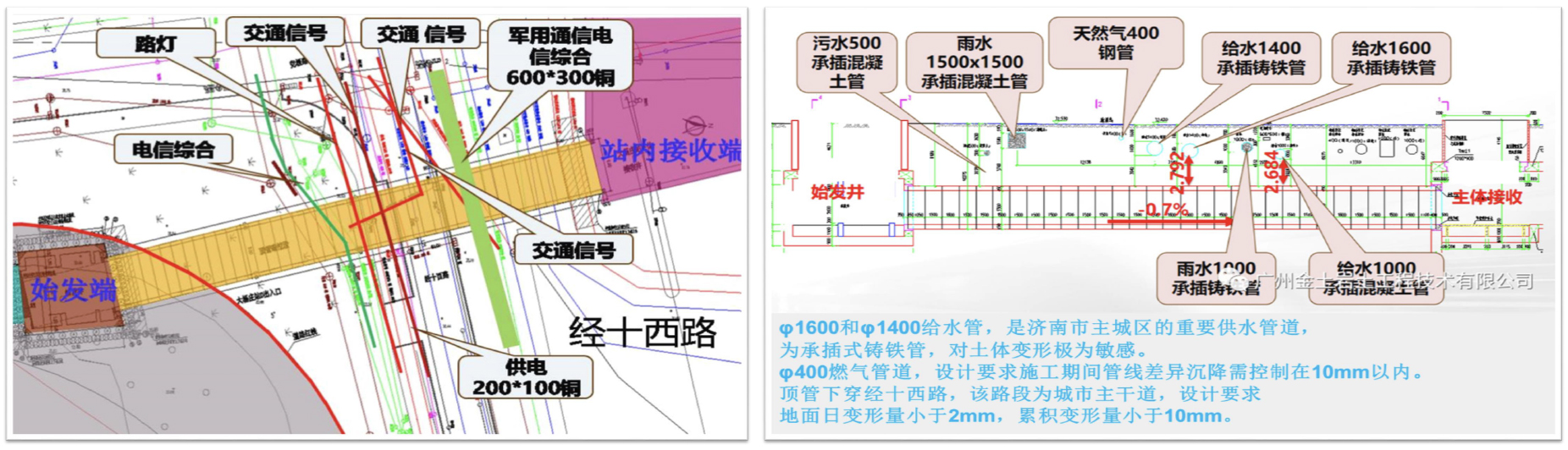

下穿城市主干道：眾多重要管線且遷改、保護難度大

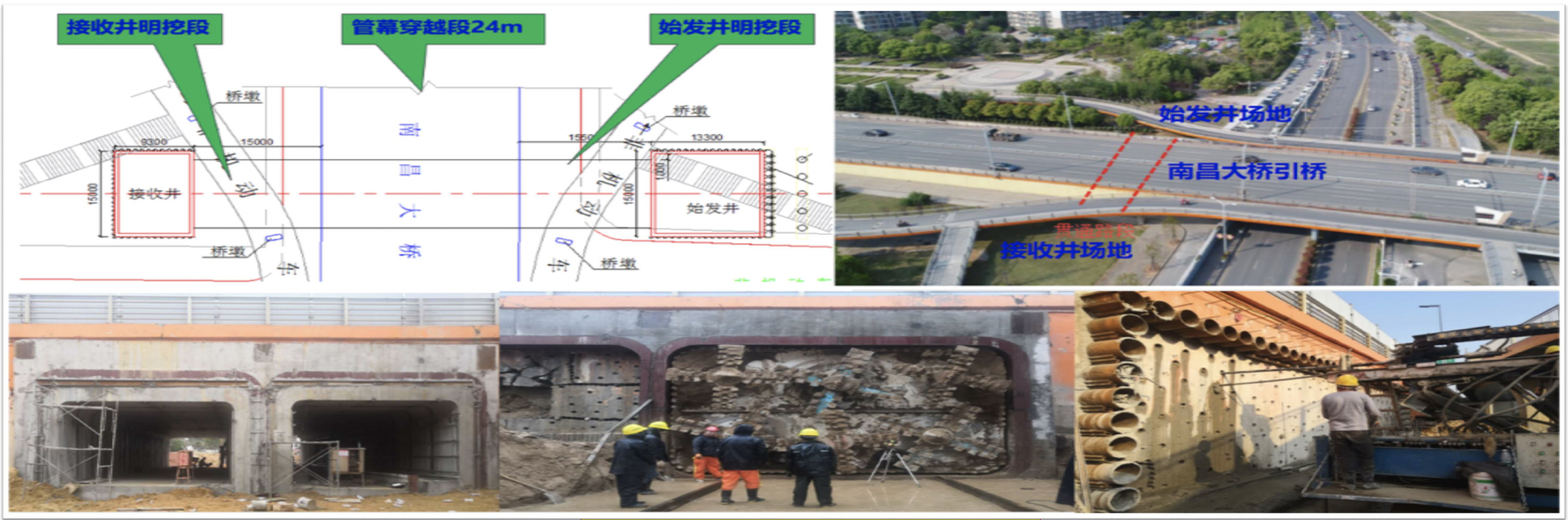

嚴格穿越高速公路對沉降變形要求嚴格

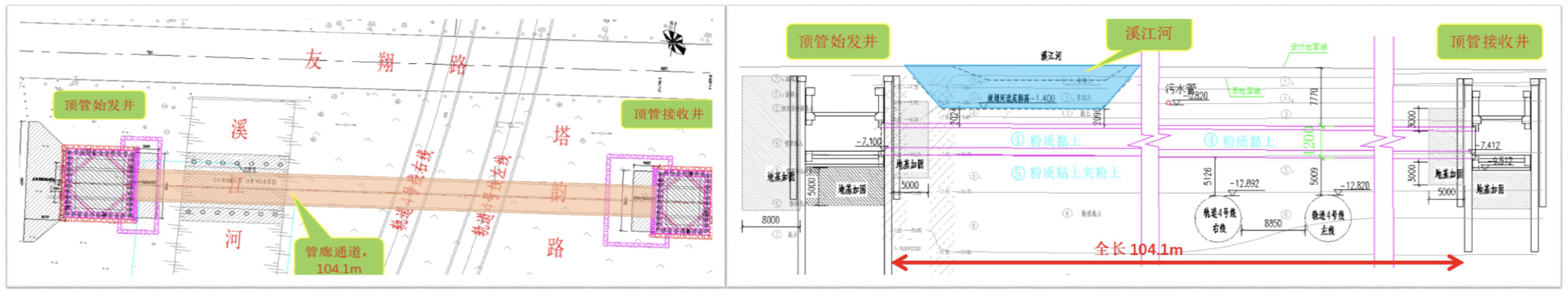

下穿河道、上跨地鐵區間 ● 頂管施工穿越的地層粉質粘土、粉質粘土夾粉土。頂板埋深7.77m,底板埋深11.97m，過河段埋深2.0。 ● 頂管上跨地鐵4號線，距隧道頂部約為5m，軌道豎向變形最大0.6mm/d，累計最大變形量2.8mm. ● 下穿污水管，間距1.7m。

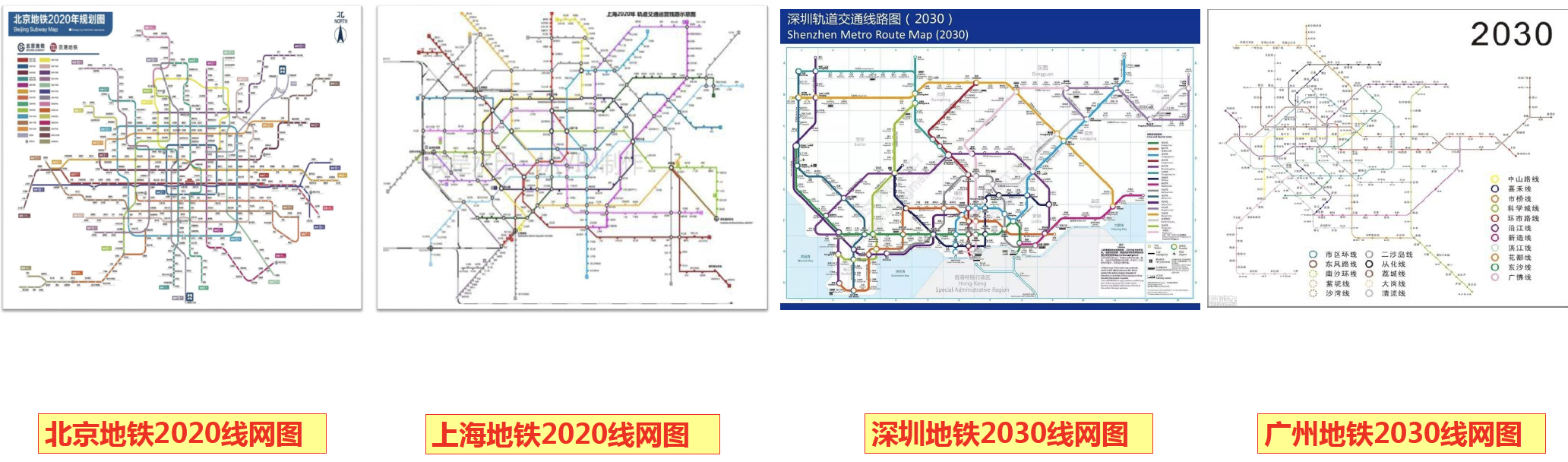

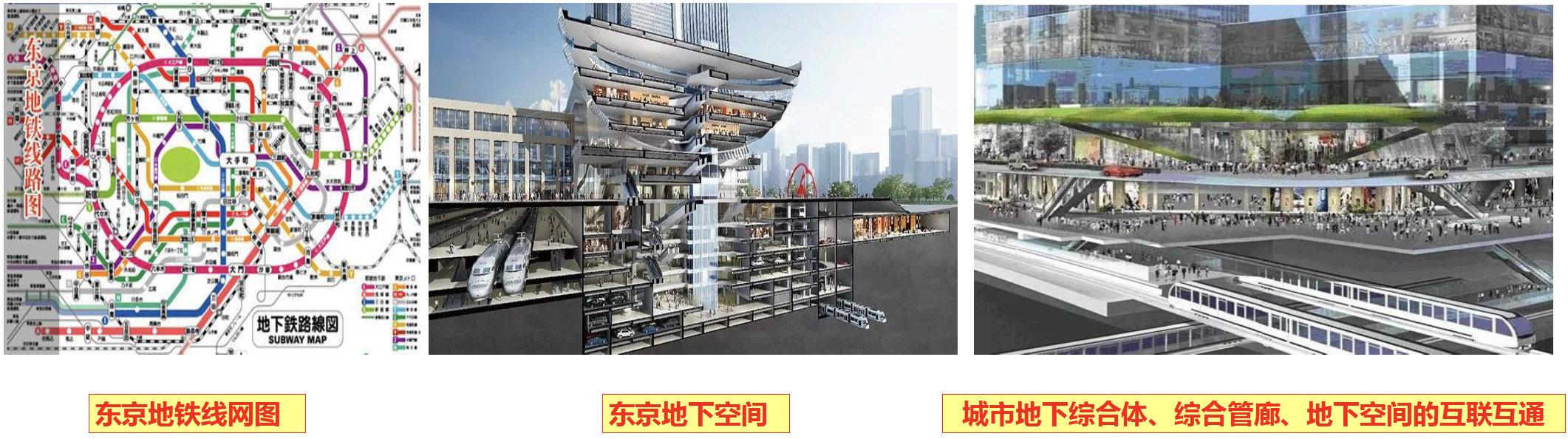

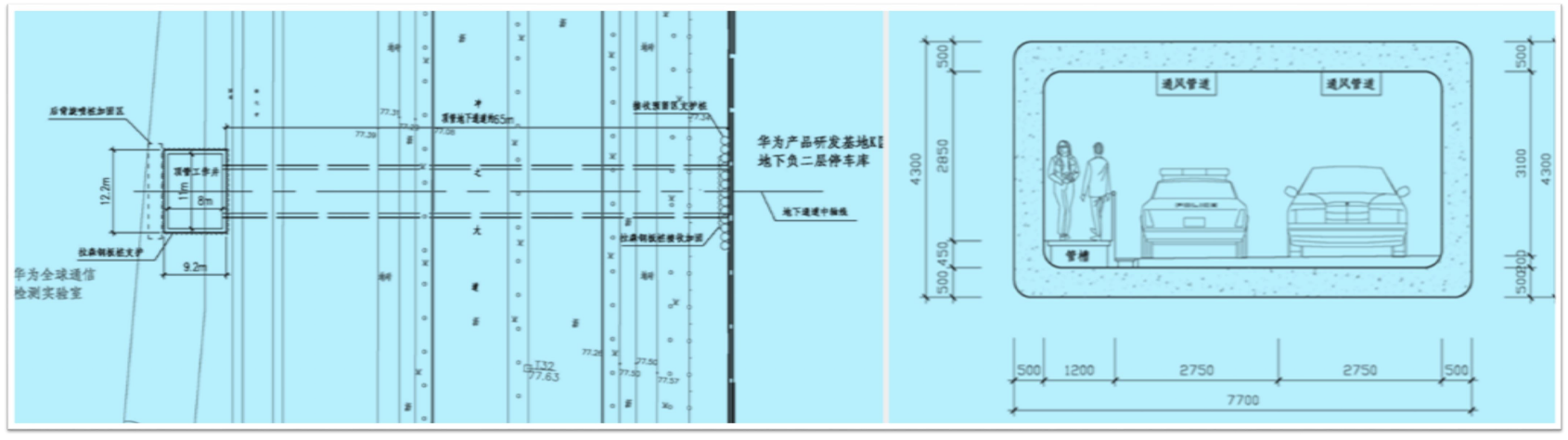

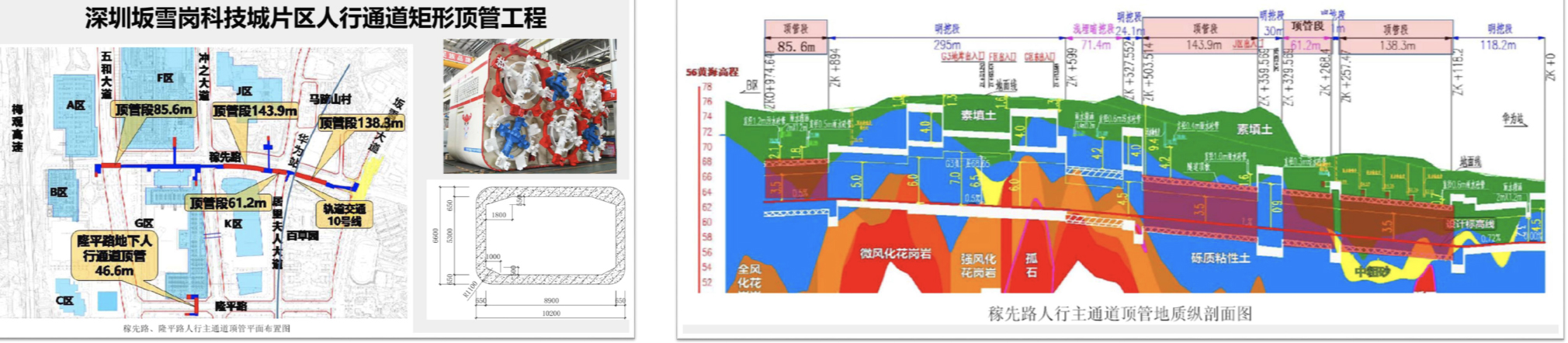

城市地下空間互聯互通隧道

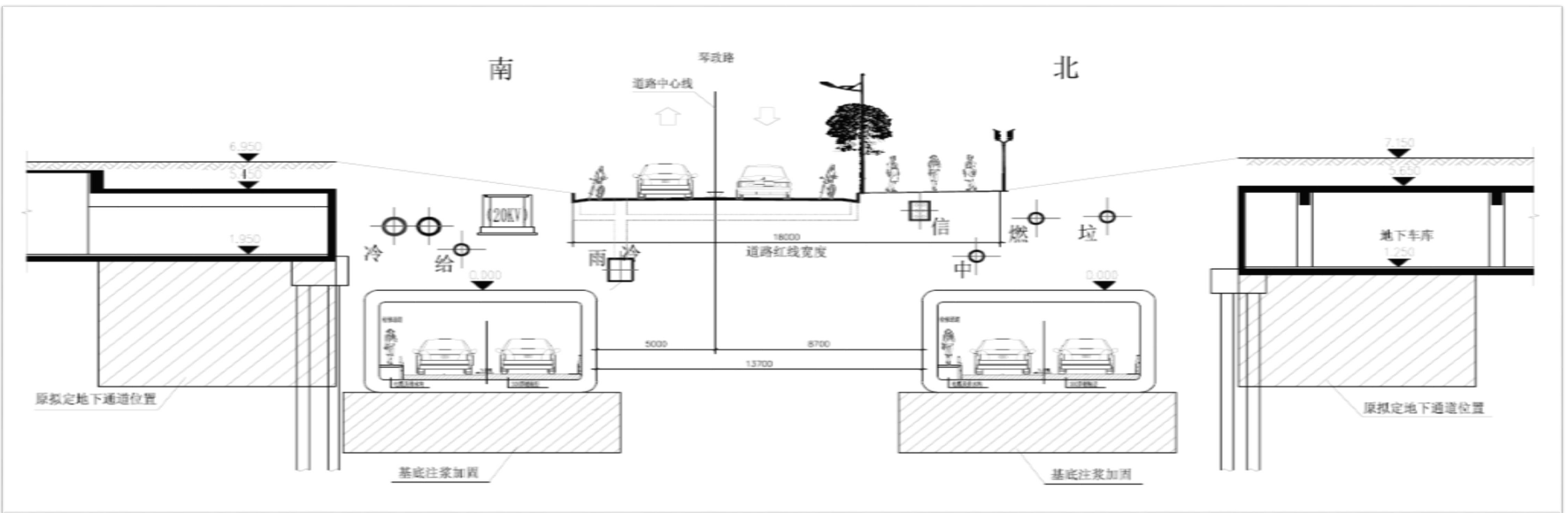

超淺覆土穿越城市道路節點

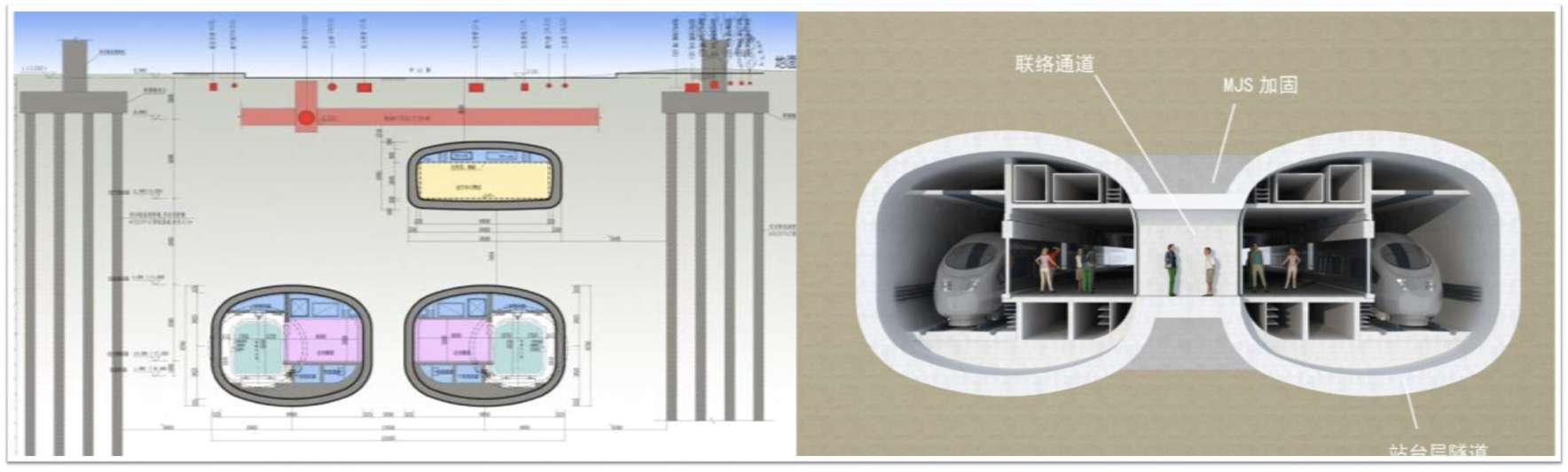

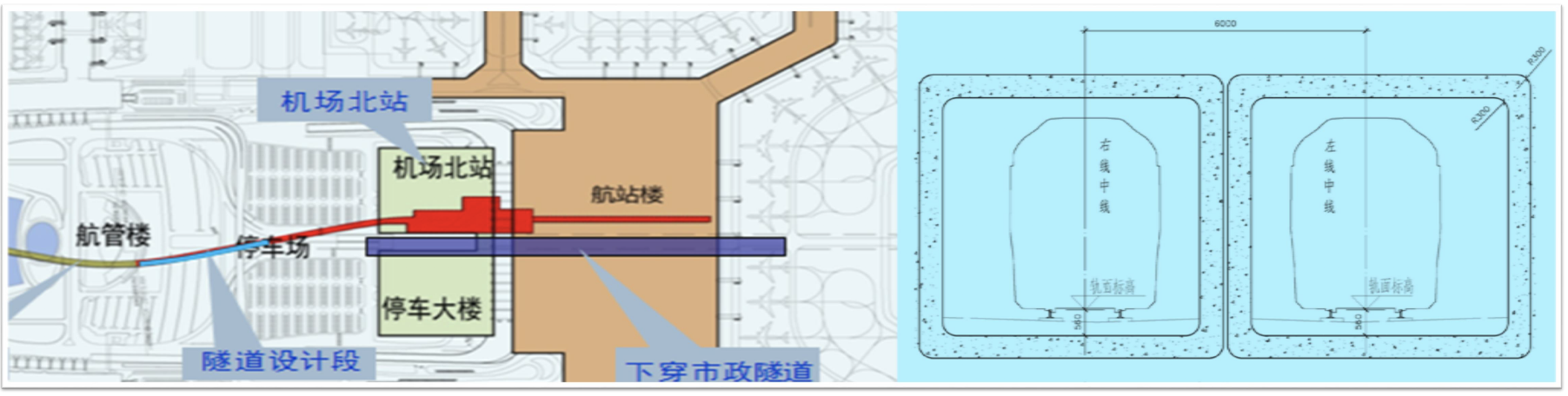

地鐵區間隧道
頂推式地鐵車站 發展與展望

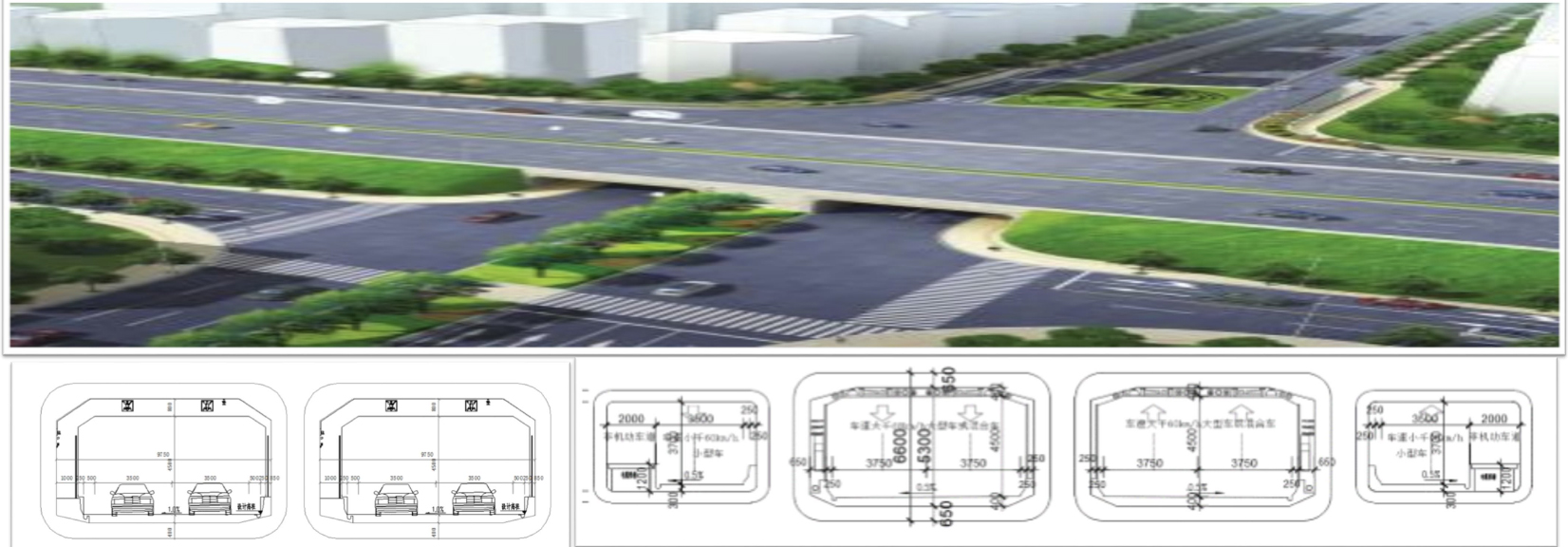

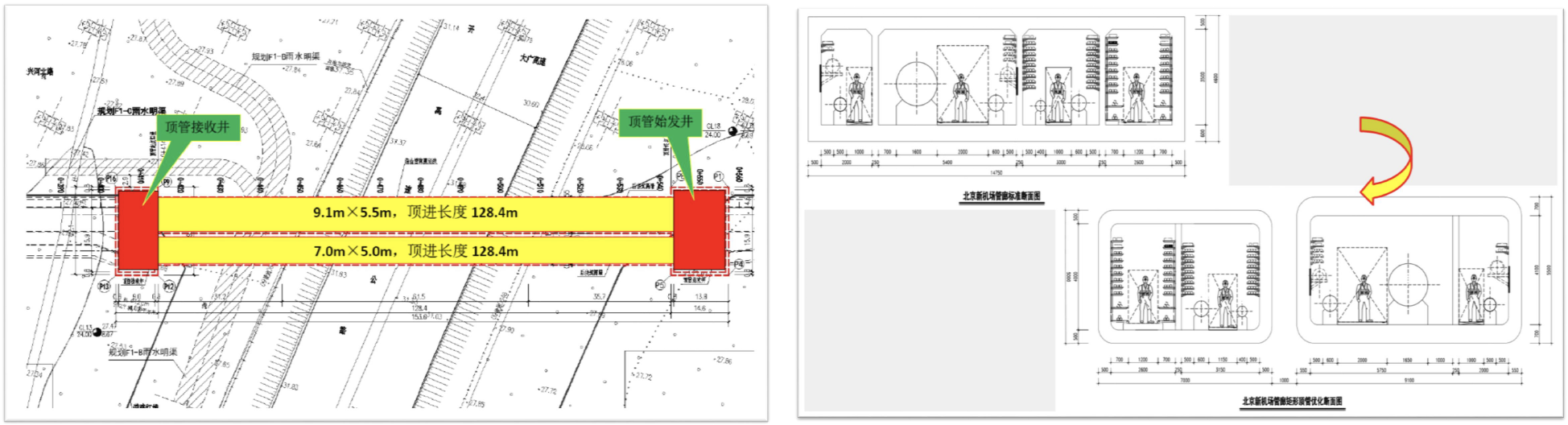

城市下沉式車行隧道
城市主干道快速化改造

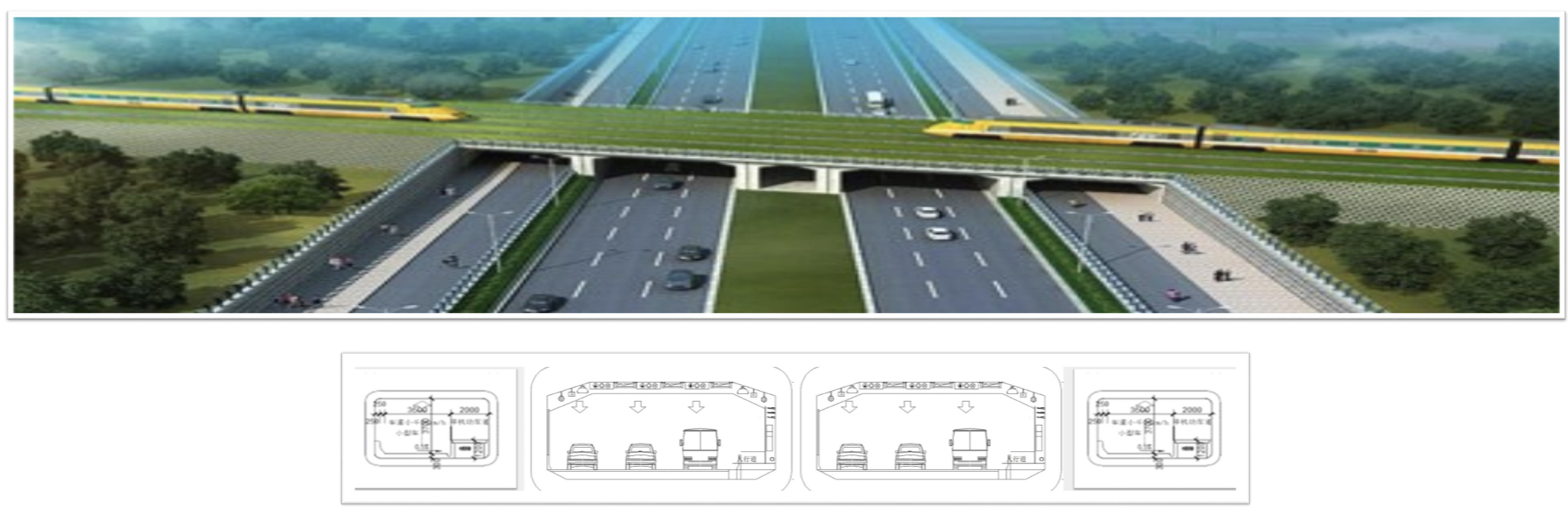

城市主干道下穿鐵路、高速鐵路
地鐵區間及交叉渡線隧道、安全線

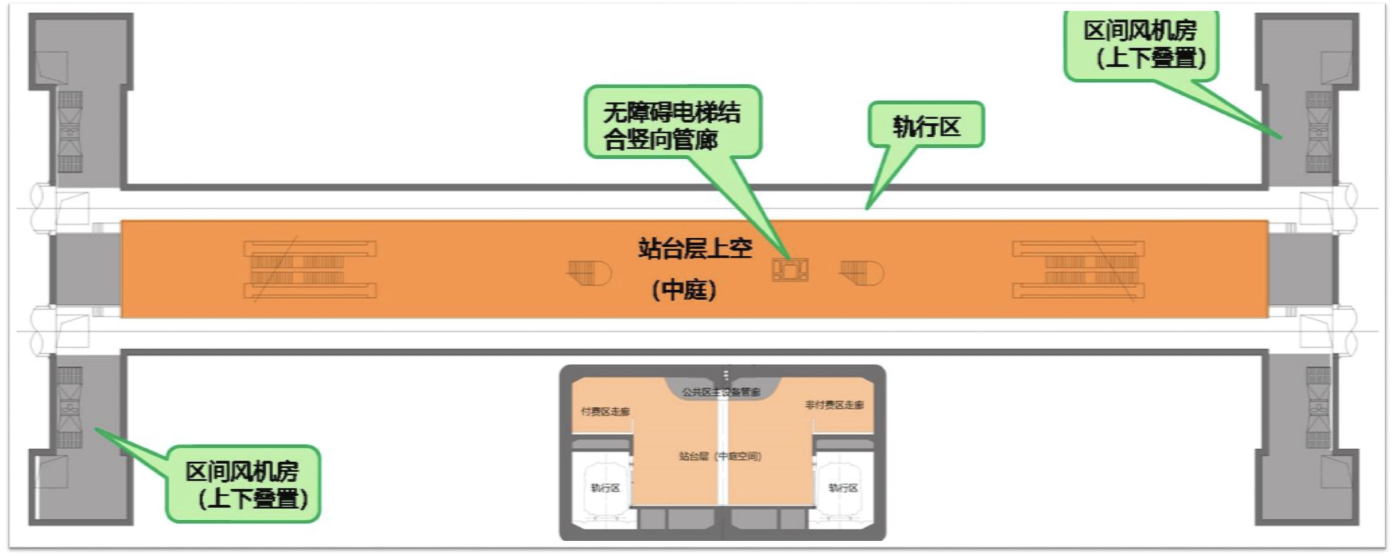

頂推式地鐵車站
矩形頂管地層適應性 結語：制定標準、工法創新、降低造價、推廣應用！
《矩形頂管“綠色、安全、環保”建設地下工程》 陳雪華 廣州金土巖土工程技術有限公司/巖土工學博士 |
